用OPA847做的二级运放,出现问题

2019-07-16 12:47发布

本帖最后由 xpfshawn 于 2017-6-10 18:18 编辑

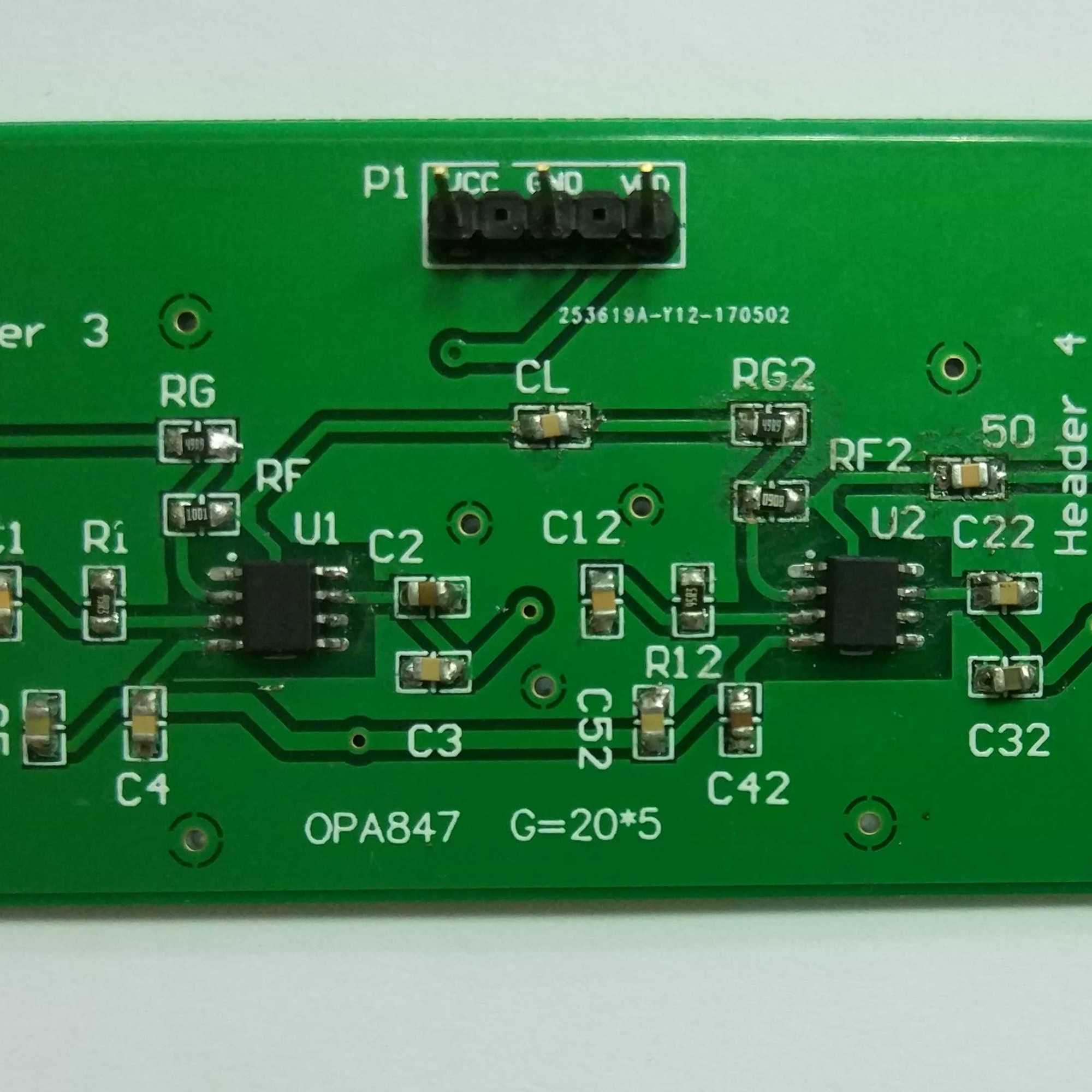

如题,做好的OPA847运放,基本上只能在MHz以上工作,而且放大倍数和理论值偏差甚大!所以求问为什么 原理图.png PCB.png IMG_20170603_100732.jpg
.
.放大倍数为16*20
这是实验时的数据照片。输入峰峰值10mV,频率分别为10MHz和500kHz.
IMG_20170609_160838.jpg IMG_20170609_162752.jpg




友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
苇遍野
1楼-- · 2019-07-16 15:19
可以试试调一下第一级出来的电容,或者换成0r,磁珠,不知道有没有帮助..
xpfshawn
2楼-- · 2019-07-16 21:13
 精彩回答 2  元偷偷看……
tianjianye
3楼-- · 2019-07-17 01:14
kankan!!!!!!!!!!!!!!!!!!!11
xiaxingxing
4楼-- · 2019-07-17 04:29
放大倍数不是20*5么?
xpfshawn
5楼-- · 2019-07-17 09:02
xiaxingxing 发表于 2017-6-14 21:48
放大倍数不是20*5么?

原理图上的增益是更换了多个相应电阻进行了仿真,截图时没有换回来。
xiaxingxing
6楼-- · 2019-07-17 12:34
你极间有一个1UF的电容,低于10K的信号输入的时候,当然会衰减。。。
