请问:三极管中的输入阻抗和输出阻抗的问题

2019-07-16 12:50发布

三极管的三种接法,就是共E极、共C极和共B极,我看
书上在这讲三种接法时,对它们的输入阻抗和输出阻抗,
我搞不清除。我感觉输入阻抗和输出阻抗的算法,在这
三种接法中,好像没有统一的方法,
一、请问:三极管中的输入阻抗和输出阻抗,到底该怎么
算?能不能说个理由?
二、常看书上说:从输入端往放大器看,或从输出端往放大器看,
请问往放大器看该怎么理解?看什么?是看三极管的什么地方呢?
谢谢。

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
晓晓江南
1楼-- · 2019-07-16 18:11
应该是从放大器的输入端或输出端看进去,至于怎么算,这里没有统一的方法,不过都要对电路进行等效,然后计算。
leetow2006
2楼-- · 2019-07-16 21:49
应该是从放大器的输入端或输出端看进去
====================
看进去?是看到哪?
晓晓江南
3楼-- · 2019-07-16 22:22
leetow2006 发表于 2017-6-2 15:57
应该是从放大器的输入端或输出端看进去
====================
看进去?是看到哪?

用以下图简单讲解一下:


输入阻抗:从A点向三极管基极看,那么就可知道R1,R2和从基极向发射极看去的电阻R(这里R的值为R3*[1+(三极管放大系数)])并联,讲到这里,你可能会问VCC不接地?,不过别忘了电压源的内阻很小,可以忽略,相当于一根导线,而VCC另一端是接地的。

输出阻抗:从B点向三极管集电极看去,那么就可知道R4与集电极电阻(当然集电极电阻与R4//re串联)并联,由于集电极电阻远远大于R4(这里三极管规定是截止的),则输出阻抗就是R4.
3121304020
4楼-- · 2019-07-17 01:06
 精彩回答 2  元偷偷看……
不死野人
5楼-- · 2019-07-17 06:26
晓晓江南 发表于 2017-6-2 17:30
用以下图简单讲解一下:

这样比较好懂
B_HONE
6楼-- · 2019-07-17 09:56
本帖最后由 B_HONE 于 2017-10-27 14:00 编辑

我觉得算这种问题,还是要从交流等效电路入手,不管是共基还是共射共集
理解输入电阻=输入电压/输入电流
       输出电阻=输出电压/输出电流(空载)

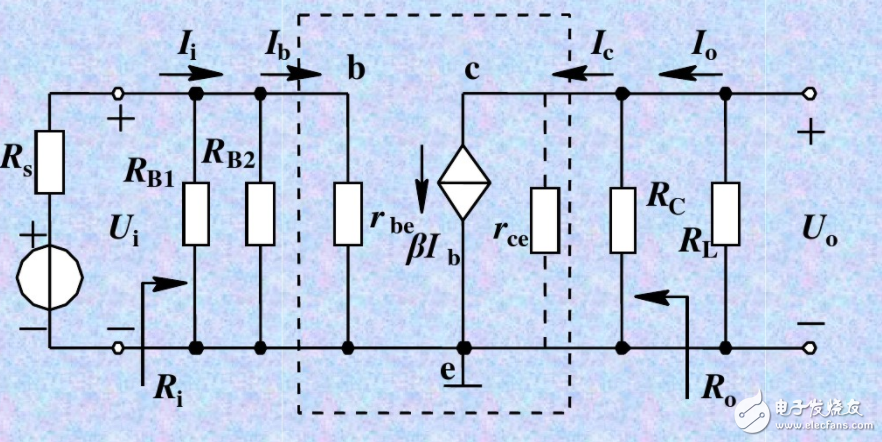

图上的输入电压就是Ui,输入电流就是Ii,通常我的分析方法是,Ii流过的电阻看看是并联还是串联,然后直接算得出来的电阻值 = Rb1//Rb2//rbe。
从输出端看进去,RL是不算在输出电阻里面的,算输出电阻时一般只考虑RC。
有一种情况可能比较容易混淆,就是当发射极多了一个反馈电阻Re怎么办?
这时候看到流过Re的电流是(1+β)Ib,而在上面产生的电压就是Ue,如果要算出它的等效输入电阻,
流过的电流要以Ib来算,就是Ue/Ib = (1+β)Re。
所以最后的输入电阻就是Rb1//Rb2//(rbe+(1+β)Re)
共基共集同样最好要画出交流等效电路,以同样的方法进行计算。
