新人求教,关于设计三极管电子开关的疑惑

2019-07-16 12:52发布

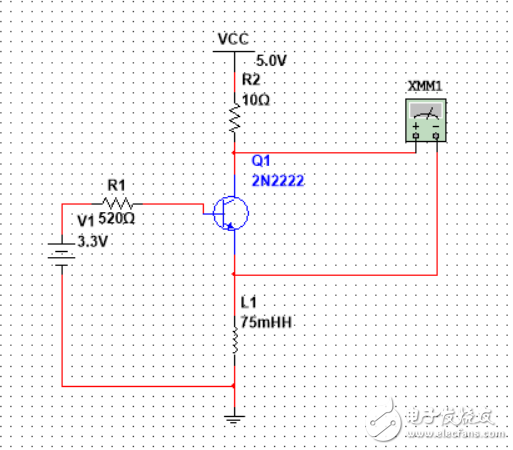

小弟刚刚学模电,目前在设计一个三极管开关电路,要求是三极管处于饱和状态,且电源为5V,输入信号为0V和3.3V或者5V,要求得到0.5A左右的输出电流流过电磁铁的线圈,一开始从理论出发设计了如图1所示的电路,但是发现因为要求的输出电流过大,所以集电极的保护电阻只能取很小,由multisim仿真的结果看电压都被分到了u_ce上,与饱和状态下u_ce<0.3V的要求不符,然后我发现无论如何改电阻的参数都不能满足要求,于是就设计了如图2所示的电路,仿真结果基本符合要求,但是这个电路的电源接在了输入信号上,也就是直接由输入高电平信号作为驱动电源,由于输入信号是由单片机提供的,所以可能会出现功率问题,但若是如图3所示把驱动电源与输入信号分开,则当输入信号等于0时输出电流并不等于0,起不到开关电路的作用。思索了很久一直没有解决办法,所以请教各位大佬,要如何去改进才能够实现要求,或者有没有其他的电路能够实现要求,希望各位大佬不吝赐教。

图1 图1
图2 图2
图3 图3
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
chenwei6991627
1楼-- · 2019-07-16 15:19
相当于控制一个继电器把

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

zmc419
2楼-- · 2019-07-16 19:42
 精彩回答 2  元偷偷看……
zmc419
3楼-- · 2019-07-17 01:09
不用继电器时,用集电极电阻代替。

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

1030402679
4楼-- · 2019-07-17 06:58
难道r2   l1是负载?  那你这根本不是开关电路啊

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

NC_Zyang
5楼-- · 2019-07-17 08:25
你可以用两个NPN三极管或一个NPN和一个PNP三极管搭建一个达林顿电路,由于你这个是感性负载,记得加续流二极管消除反向尖峰电压,如果不清楚达林顿电路,你可以去百度搜索;
PS:个人建议用NPN+PNP去做。

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分

8电子爱好者8
6楼-- · 2019-07-17 09:06
第一个图你把继电器接集电极再反向并联续流二极管就行,至于那个电阻,可根据继电器线圈电流考虑大小,或者省去不用,基极电阻与控制电压也是能否达到饱和导通的因素。
下面2个图就不用了吧!

评分

参与人数 1积分 +5 收起 理由 ElecFans王岑 + 5

查看全部评分
