如题，有个小系统，DC12V适配器供电，内部有三串锂电池，工作电流可能达到3~5A，升压充电
电路做完了，不过想让系统能在接入12V外部
电源是能自动切换到外部供电，不知道各位大神都用的什么电路结构？多多益善~~ 自己用IRF的功率MOSFET画了个电路，发现因为MOSFET里面有反向二极管会造成很多问题，除非自己再加二极管防止电流倒灌，但对于3A的电流来说二极管的功耗太浪费了，考虑MOSFET换成三极管反向耐压行不行。暂时还没有理想方案，请各位不吝赐教啦……
另外不知道大家有没有用JK触发器做过按键开关的电路。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 dark_sky 的问题《求锂电和外部供电快速电源切换电路》','https://www.xiaopingtou.net/q-57913.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
还有别的方案没？有分
首先谢谢下，单刀双掷的继电器可以实现切换，继电器的话用在家用普通电路应该是可以的，结构简单成本低。但继电器触点动时间大约要毫秒级，这期间系统实际是没有电源的，用电容的话对大电流系统来说可能也需要很大体积，再者如果充电接口的插拔过程会导致频繁的触头机械动作，也是不合适的。也许是我没有说清，这个系统有模块对掉电保护很敏感。

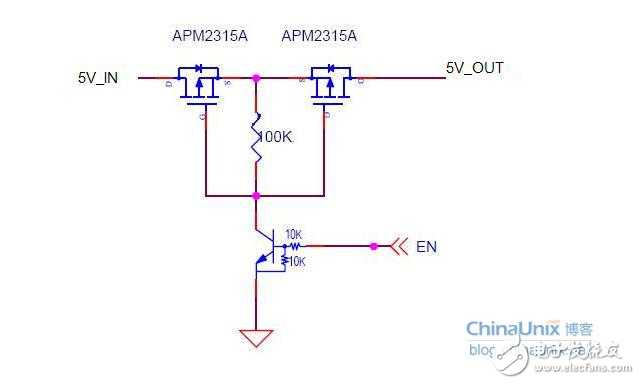

好吧，这个还有点非常规，导通的时候不是直接在GS端加电压，而是利用了内部二极管将GD电压转换为了GS电压，然后导通以后二极管被短接。
我觉得这个方案不错啊，有在实际产品上验证过吗？
