基本共射极放大电路

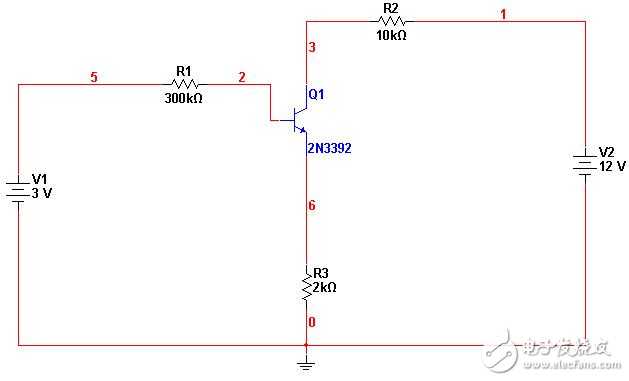

这图啥也不是，无输入输出，最多串个电流表说一声，三极管具有电流放大作用结了

都不是。另外说一下，共发射极，共集电极和共基极要满足两个要求：(1)具有输出端。(2)三极管其中一个电极要接地或接电源。

Q1、R1 和 R2 为基本的共发射极放大电路。

R3 为负反馈电阻：
Ub↑ → Ube↑ → Ib↑ → Ie↑ → Ue↑ → Ube↓

R3 = 0 时就是书上说的共发射极放大电路。

leetow2006 发表于 2017-5-13 18:09
都不是。另外说一下，共发射极，共集电极和共基极要满足两个要求：(1)具有输出端。(2)三极管其中一个电极要接地或接电源。
======================
（1）不是说输入端、输出端有一个公共端，该公共端是哪个极，那就是共该极，是不是？

一般情况下，共发射极，共集电极和共基极的输入端与输出端分别接在三极管其中两个电极上，另外一个电极接地或接电源，如果基极接地或接电源，那就成为共基极，如果是集电极的话，那就成为共集电极，如果是发射极的话，那就成为共发射极。另外，要记住的是共集电极放大电路，也可以叫做射极跟随器。
