新手求教一个兼容12v 和 5V 的问题。

2019-07-16 13:02发布

新手刚学画图求教一个问题:希望板子上可以有12V和5V的电源接入口。如果电源是12V,通过ams1117-5.0出来5V的Vout给单片机供电;如果电源直接是5V,就直接接Vout给单片机供电。这样画有没有什么错误?
还有那个4R7的电阻,有人说是防止短路烧单片机,那么该怎么借?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
左耳朵的耗子
1楼-- · 2019-07-16 14:16
 精彩回答 2  元偷偷看……
leeops
2楼-- · 2019-07-16 19:58
有大神赐教吗?
leeops
3楼-- · 2019-07-16 23:38
左耳朵的耗子 发表于 2017-5-9 19:46
能用一个排针,然后用跳线帽选择输入电源

有没有具体的图 想不出.. 谢谢
leeops
4楼-- · 2019-07-17 01:17
本帖最后由 leeops 于 2017-5-9 20:40 编辑

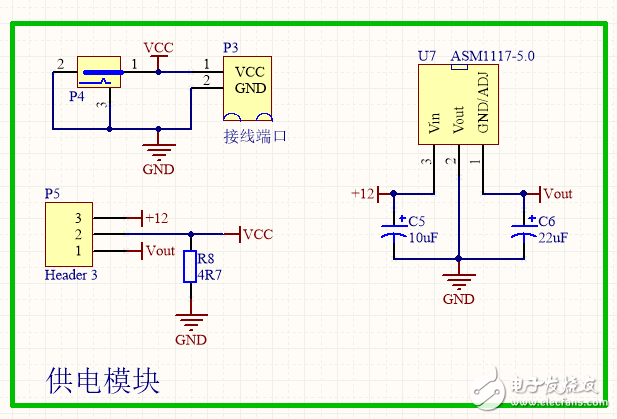

左耳朵的耗子 发表于 2017-5-9 19:46
能用一个排针,然后用跳线帽选择输入电源

这样可以吗? 微信图片_20170509203351.png

李春明
5楼-- · 2019-07-17 01:57
 精彩回答 2  元偷偷看……
leeops
6楼-- · 2019-07-17 07:34
王栋春 发表于 2017-5-9 21:23
这个样子感觉可以的

谢谢 已经改好了
