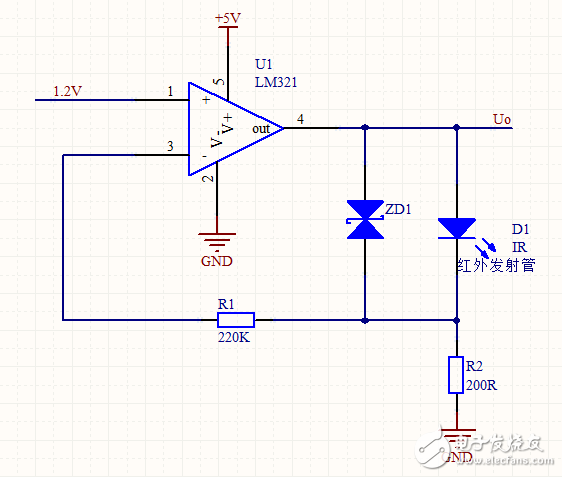

1.2/200就是电流，1.2加LED压降就是U0的电压。

8电子爱好者8 发表于 2017-5-4 14:24
1.2/200就是电流，1.2加LED压降就是U0的电压。

为什么R2两端电压是1.2V？根据虚短，U-=U+，运放的反向输入端电压为1.2V，U-的1.2V应该是R1电压在加上R2的电压吧。弄晕了。
在请教一下，R1算反馈网络吗？

这个电路，感觉有种会振荡的感觉，放大（比较器），ZD1（稳幅），选频和反馈（二极管和电阻），为什么？直觉。好吧，我瞎说的。初始状态，led不导通，则构成比较器，输出输出自然是电压增加约3.2V，然后比较器输出反转输出为0，为什么不是基本稳定在3.2V？我是考虑运放的开环增益很大，调节比较剧烈？如果只有几十倍的增益的话应该差不多稳定（受控恒压？）。也借楼向各位朋友请教请教。

zdd122021 发表于 2017-5-4 17:42
为什么R2两端电压是1.2V？根据虚短，U-=U+，运放的反向输入端电压为1.2V，U-的1.2V应该是R1电压在加上R2的电压吧。弄晕了。
在请教一下，R1算反馈网络吗？

是反馈呀，如果没有反馈电阻，输出就不受控制了。
因为运放的输入电阻很高，远远大于反馈电阻，所以近似等于R2上的压降。
