关于反激两路输出电路的问题

2019-07-16 13:05发布

站内问答 / 电源技术

6148 14

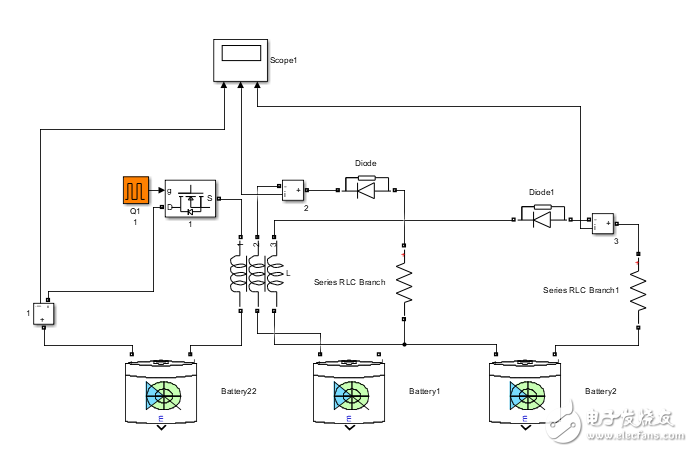

我在matlab中搭建了一个反激两路输出电路，反激原边和所有副边的电感量和匝数发现当R1等于R2时，两个副边电流的变化率相同（绿线和蓝线）但是当R1不等于R2时，二者的电流变化率就不同了，电感电流的变化率公式不是U=L*（di/dt）吗，既然副边各绕组电压值相等，那两个副边的电流变化率不应该始终相等吗？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

14条回答

1楼-- · 2019-07-16 15:57

2楼-- · 2019-07-16 20:40

有了电流，负载就影响电压了，这个你都不考虑？

3楼-- · 2019-07-16 22:34

电流变化确实会影响电压，可是耦合电感上感应的电压不是一直相等吗？

4楼-- · 2019-07-17 02:52

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 07:01

副边电感电流变化率和负载有直接关系，和输出电压没有关系。唯一的关系就是各路的负载，负载越重，变化率越大，直到DCM。负载越轻，越趋向于0.

6楼-- · 2019-07-17 07:02

首先谢谢您的回复！但是我还是没太明白，可否看看我的推导哪里有问题呢？电流变化率不是只跟绕组两端的电压有关系吗？望不吝赐教！
