比较器输出问题？

2019-07-16 13:15发布

4770 19

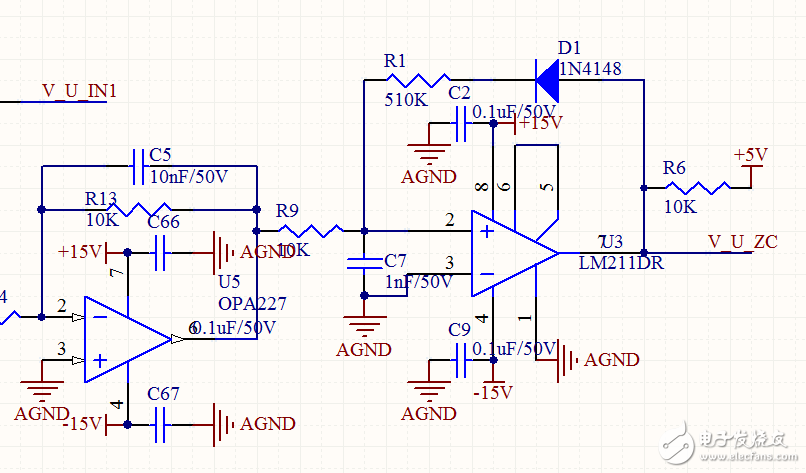

原理图如上，这个比较器在输入交流电后，不应该在0点那高低进行转换吗？怎么是这个矩形波，感觉不对？

$9I~(SLN$R{}EJ7K76DQ5A_0.png$

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

19条回答

1楼-- · 2019-07-16 16:56

精彩回答 2 元偷偷看……

2楼-- · 2019-07-16 18:44

比较器的阈值调高了吧！

3楼-- · 2019-07-16 21:34

chenwei6991627 发表于 2017-4-18 17:08
比较器的阈值调高了吧！

我不懂阈值与延迟时间的关系，我实际调试后看看

4楼-- · 2019-07-17 01:12

楼主是否延迟时间选择有误

5楼-- · 2019-07-17 06:41

目测和正常的过零比较器相比差一个4148二极管可能是这个原因造成的吧

6楼-- · 2019-07-17 12:22

chenwei6991627 发表于 2017-4-18 17:08
比较器的阈值调高了吧！

实际调了，还是存在这种现象。
