本帖最后由 羊一斤 于 2017-4-18 13:54 编辑
电路情况：

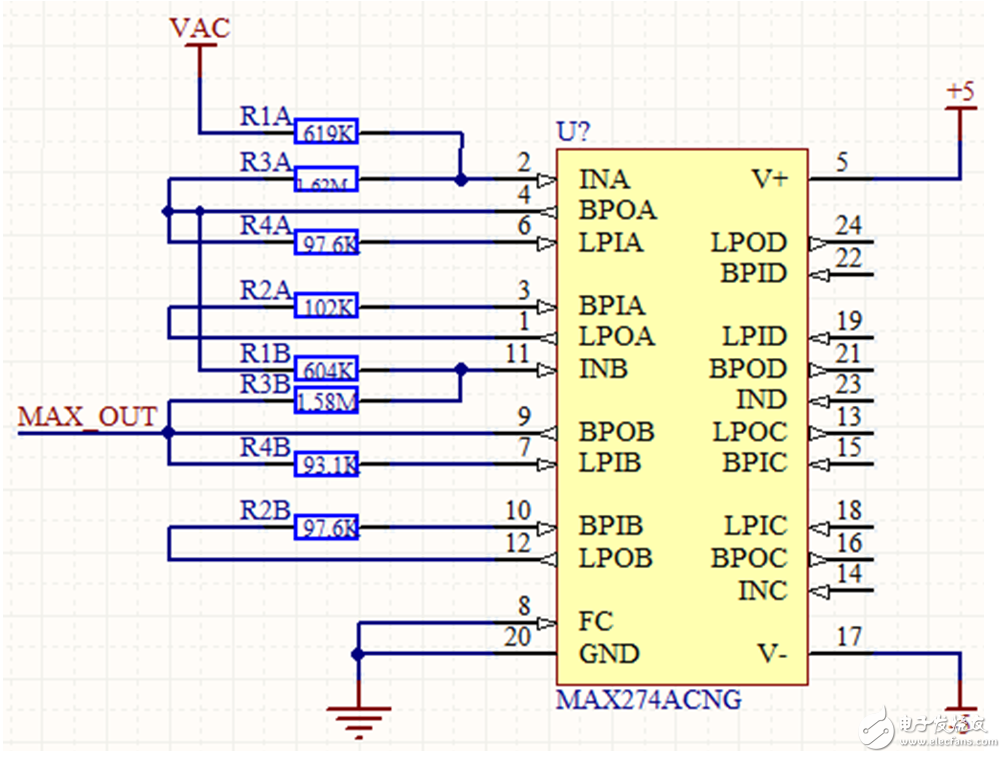

以下四张图片分别是我的滤波电路、放大电路、PCB图和电路板。
图中的A—E芯片分别是：CH341A、MAX274、SST89E516RD、AD623、LTC1864(A/D转换)。
其中，VAC为前段传感器输出的正弦信号，频率为20kHz，幅值为几十毫伏到几伏(5V以下)不等。
目前，滤波电路(带通)和数据采集电路都可以正常工作。
问题描述：
当输入信号大于0.8V时，放大电路输出信号就会失真，失真均为下半峰削减。
调试过AD623外接的电位器，失真现象仍在。
AD623外接了4个电容CC2、CC10、CP2、CP10，
其中CC2和CC10是0.1uF的瓷片电容，CP2和CP10是10uF的钽电容。
感觉和AD623芯片没有很大关系，和电路有关系，因为当卸去AD623芯片，直接从AD623输出脚输入信号，测试的结果仍为信号失真。
我想知道的是失真的原因和如何能使信号不失真。
真诚寻求各位的帮助，感谢！
电路情况：
以下四张图片分别是我的滤波电路、放大电路、PCB图和电路板。
图中的A—E芯片分别是：CH341A、MAX274、SST89E516RD、AD623、LTC1864(A/D转换)。
其中，VAC为前段传感器输出的正弦信号，频率为20kHz，幅值为几十毫伏到几伏(5V以下)不等。
目前，滤波电路(带通)和数据采集电路都可以正常工作。
问题描述：
当输入信号大于0.8V时，放大电路输出信号就会失真，失真均为下半峰削减。
调试过AD623外接的电位器，失真现象仍在。
其中CC2和CC10是0.1uF的瓷片电容，CP2和CP10是10uF的钽电容。
感觉和AD623芯片没有很大关系，和电路有关系，因为当卸去AD623芯片，直接从AD623输出脚输入信号，测试的结果仍为信号失真。
我想知道的是失真的原因和如何能使信号不失真。
真诚寻求各位的帮助，感谢！
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
