请问AC-DC电源的电路有什么问题？为什么电阻出现火花并烧掉

2019-07-16 13:18发布

站内问答 / 电源技术

14667 7

AC-DC开关电源，提供两路隔离的电压输出，两路都是5V。一路供给485芯片，另一路经过7133供给MCU，MCU消耗的电流＜20mA。

出现的问题：
R19电阻上会出现火花，时间长了之后，R19电阻会烧掉。
不知道为何？请各位大虾帮忙解决一下，谢谢。

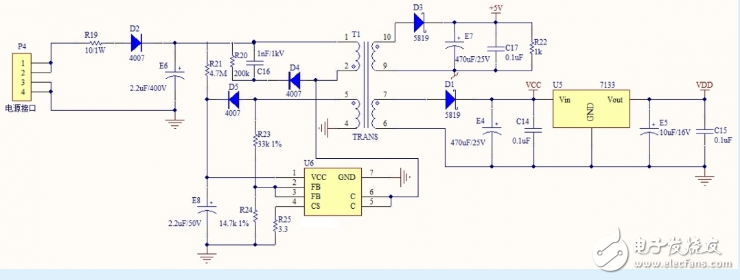

原理图：

PCB：

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

1楼-- · 2019-07-16 19:06

这样的接法，R19在第一次通电瞬间，随着接入随机，最大耐压可达300V，瞬间功率自己算。
因此，产生这个情况是正常的。
正常这样的线路，这里不需要接这么一个电阻的。
如果为了安全起见，弄一个自恢复保险丝就成。
想消除插头插入火化的，用一个NTC，你这个线路一个NTC大概就0.1A以上应该可以了吧，可以选择很小的的那一档功率NTC 60D-5，这样二极管安全，接入肯定无火化、冲击。
简单的是在输入回路，有意在铜箔部分做个瓶颈，器件故障，直接烧断铜箔就很安全了。

2楼-- · 2019-07-16 23:07

总感觉这个半波整流看着别扭

3楼-- · 2019-07-17 01:34

精彩回答 2 元偷偷看……

4楼-- · 2019-07-17 06:22

上电瞬间的时候，由于后面有大电解电容的存在，电流非常大，你的电阻的功率能否满足要求

5楼-- · 2019-07-17 12:03

减小电容敢不敢

6楼-- · 2019-07-17 16:40

r19电阻可以换成NTC热敏电阻
