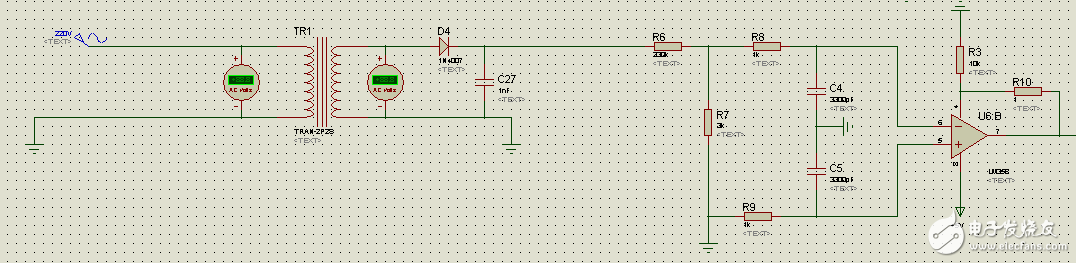

求解惑。电路中间那一块电阻,电感的作用。哪些是滤波,哪些是分压,分流?

2019-07-16 13:21发布

脑子都弄混乱了,感觉只是滤波的话不要这么多电阻、电容啊。
还有 下面那个采集电流的部分前段使用二极管进行半波整流要2根线都加二极管么?

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
Wil1power
1楼-- · 2019-07-16 15:47
 精彩回答 2  元偷偷看……
李春明
2楼-- · 2019-07-16 17:23
Wil1power 发表于 2017-4-6 18:11
比如上面这部分的结果,怎么从5V变成了3.84V

就是一个变压器呀
8电子爱好者8
3楼-- · 2019-07-16 19:49
Wil1power 发表于 2017-4-6 18:11
比如上面这部分的结果,怎么从5V变成了3.84V

5V是358的正电压,看他这种接法,3.84V应该是358的工作电流在R3是产生的压降。
zj2619689
4楼-- · 2019-07-17 00:06
你R10是多少啊?还有R27电容太小起不到电容滤波和冲放点作用,要滤波也是电解电容,l358电路中也就起到比较作用
