串口助手有消息，但是测串口波形有问题

2019-07-16 13:24发布

17569 3

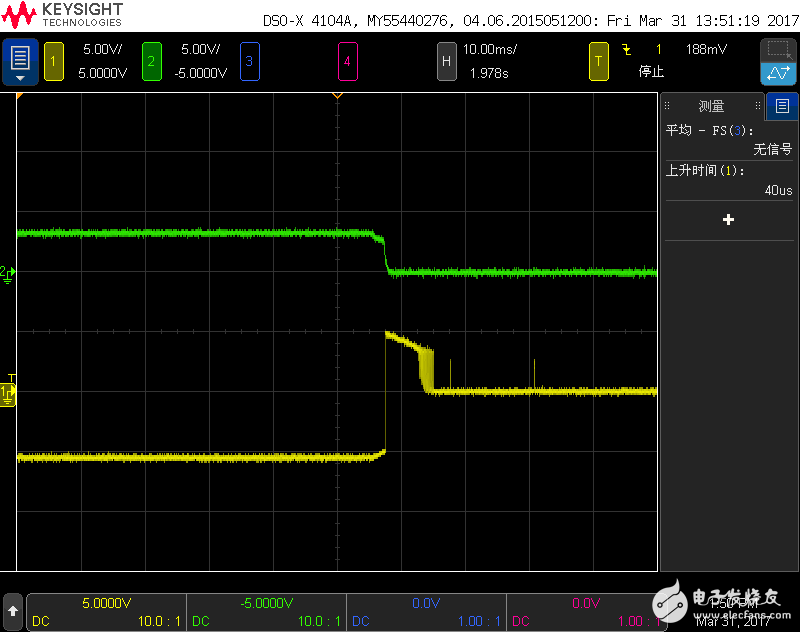

开机时候通过串口助手发现串口是有消息消息:0x00，但是串口波形没有该数据信息。这个是开机时候串口抓的波形，黄 {MOD}的为232端，绿 {MOD}的为TTL端

关机时候串口助手消息为：04 44 44 84 8C 8C 0C 18 18 38 38 78 F8 F8 F8 F8 F0 F0 F0 FF FF
串口波形为：
关机时候串口波形，黄 {MOD}的为232，绿 {MOD}为TTL端口

想问一下232端口有消息，但是TTL怎么没有变化，是不是转换芯片自己的原因发出的。转换芯片为SP3232。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-16 18:17

你的示波器扫描速率太低了，至少到mS级别再测试看看

2楼-- · 2019-07-16 20:31

zhjb1 发表于 2017-3-31 21:57
你的示波器扫描速率太低了，至少到mS级别再测试看看

开机我测过us级，但是也是没有消息，只是图片没有上。还有关机的时候TTL没有消息，为什么RS232会出现一些消息。

3楼-- · 2019-07-16 22:30

如果双方可靠接地，没有信号是不应该出现数据的，可以分别短路单片机的出入，和PC的出入，应该什么都没有。如果那边有，先解决单边的问题，在互联。试试看
