12v 60A大电流电机驱动电路

2019-07-16 13:27发布

要驱动一个电机,电压为12v,电流0-60A可调,之前用的mos桥电路总是烧mos,请问有什么好的方法解决吗?

在线等,急等!!!
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
24不可说
1楼-- · 2019-07-16 18:10
本帖最后由 24不可说 于 2017-3-24 09:52 编辑

MOS管的GS电压需要限制,datasheet上应该有极限值,还需要加稳压管或TVS来钳位,
还有就是加上GS加上大点的电阻(10k~100K),
下图是我毕设的全桥电路的mosfet管的一部分电路,

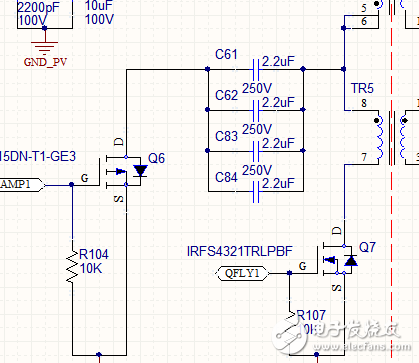

下图是我毕设中的变压器的驱动开关的有源钳位电路的一部分,


同一桥臂上死区要有一定间隔,短路也会烧坏开关器件,
另外也有可能驱动电路那块有毛病,检查一下是否正确。

康泰258
2楼-- · 2019-07-16 21:16
1.mos桥散热是否够好
2.上下mos死区时间是否合适
3.mos桥最大电流参数是否在100A以上
龘躢
3楼-- · 2019-07-16 22:49
康泰258 发表于 2017-3-23 11:24
1.mos桥散热是否够好
2.上下mos死区时间是否合适
3.mos桥最大电流参数是否在100A以上

用的mos管为irf3205  最大电流110A,散热用的大的散热鳞片,而且涂了导热硅脂
康泰258
4楼-- · 2019-07-17 01:17
1.mos桥散热是否良好
2.上下桥臂死区时间是否合理
3.mos桥最大电流是否大于100A

评分

参与人数 1积分 +2 收起 理由 龘躢 + 2 资源分享达人,加分鼓励!

查看全部评分

猎国倾城
5楼-- · 2019-07-17 03:52
 精彩回答 2  元偷偷看……
李春明
6楼-- · 2019-07-17 04:00
楼主采用的是那种线路的控制方式 上图看看
