丶山上打老虎 发表于 2017-3-23 15:21
这个tlp250芯片是光耦的，但是电源独立的话，电池要冲放电的过程中，冲电的电肯定是从220V电网转换来的，而24VMOS管的控制电压也是220V转换来的，着算是共地了吗

变压器要多绕组输出才行 最佳答案

从电路图看S1应该是正极，S2应该是负极，这样就有了电流通路OUT的正负极了；
当G极为24V时，G S电压为正，MOS管Q1、Q7、Q8、Q2导通，正极电流从Q1、Q7到负载经Q8、Q7到负极行成回路。
当G极电压为0V时，G S电压为负，MOS管截止关断负载电流。
因为OUT+是在负载端，所以它没有电流流入S端。

8电子爱好者8 发表于 2017-3-21 15:31
从电路图看S1应该是正极，S2应该是负极，这样就有了电流通路OUT的正负极了；
当G极为24V时，G S电压为正，MOS管Q1、Q7、Q8、Q2导通，正极电流从Q1、Q7到负载经Q8、Q7到负极行成回路。
当G极电压为0V时，G S电压为负，MOS管截止关断负载电流。

我的s1和s2是电池，out是电容，有两种情况电容电压高或者低都有可能，所以充放电两个方向都有可能。
关键是MOS管的S端始终是10V，比如电池18V，电容15v，那电流从两端流入S端，而不能从s1和s2流入out？

做开关管用把它串联在电源里就行了呀，用下面一组Q2、Q8，电池正极接电容正极，电容负极接Q8，电池负极接S2。
用上面一组效果也是一样的。
注意！电池与后级输出电路不要与控制电路共地。

8电子爱好者8 发表于 2017-3-21 23:23
做开关管用把它串联在电源里就行了呀，用下面一组Q2、Q8，电池正极接电容正极，电容负极接Q8，电池负极接S2。
用上面一组效果也是一样的。
注意！电池与后级输出电路不要与控制电路共地。

我是把几个电池串联，共同接到一个电容，电容先与电压高的电池接通，在与电压最低的电池接通，起到电池均压的效果，那就不能只用一边了。如果我把Q1，Q7和Q2Q8分别用两个tlp250去控制，或者两边都加一个二极管行不行。
还有一个疑惑，S端10V，Q2和Q8的电流都流向S端，不会形成单向通道，还是说因为不共地，这种情况不会发生

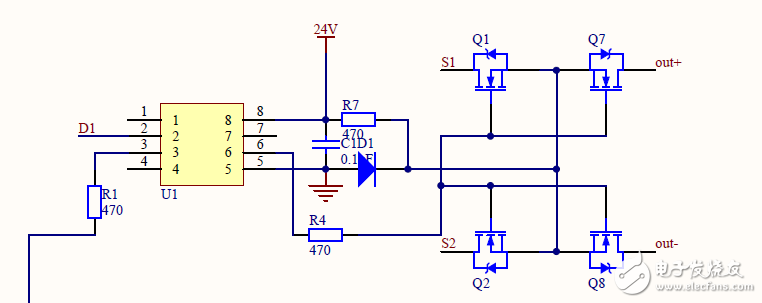

如图
