大家好，我今天抄了一个空气净化器的电路，谁能帮忙分析一下

2019-07-16 13:33发布

站内问答 / 电源技术
8581 4 1590

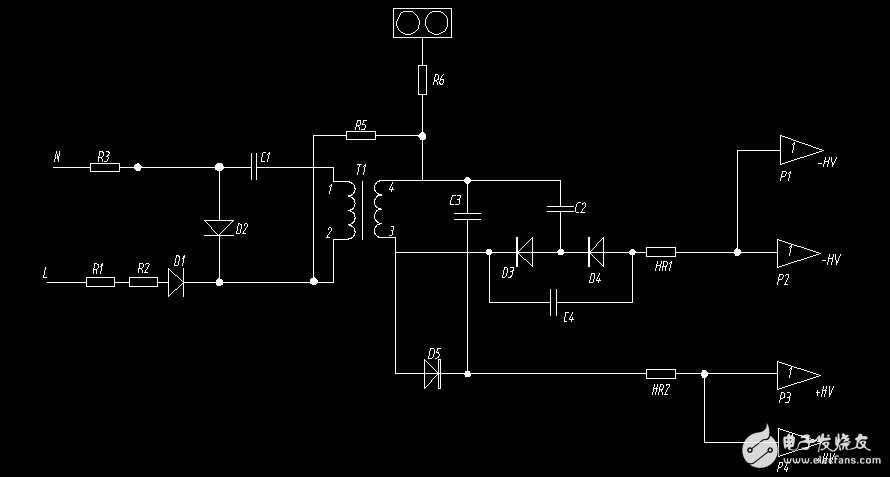

大家好，前几天买了一个离子发生器，很小的那种，今天好奇给拆开了（里面是灌胶密封的），我画了电路，有点不太理解工作的原理，麻烦哪个大神帮忙分析一下看；我测试了一下输出的+HV电压大概在2.2KV左右，而-HV在3.0KV左右，那个D2二极管是一个触发二极管，触发电压在105V左右，谢谢大神帮忙阐述一下电路的工作原理以及元件作用或者说可以告知计算输出电压的方式  （测试输出电压的方式是用的一个高压万用表，将负表头接在R6上面的金属环，正表头接P1或者P2上直接读数，输入电压220Vac）
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
李春明
1楼-- · 2019-07-16 18:25
只知道升压变压器
爱琪008
2楼-- · 2019-07-16 20:22
大家帮忙看看啊 前端应该是一个振荡电路，可是具体怎么振荡的我就不知道了，谢谢大家！
爱琪008
3楼-- · 2019-07-16 23:06
 精彩回答 2  元偷偷看……
爱琪008
4楼-- · 2019-07-16 23:22
怎么回事 一个回答的也没有
