入来看看这电路用的是什么芯片

2019-07-16 13:34发布

7018 8

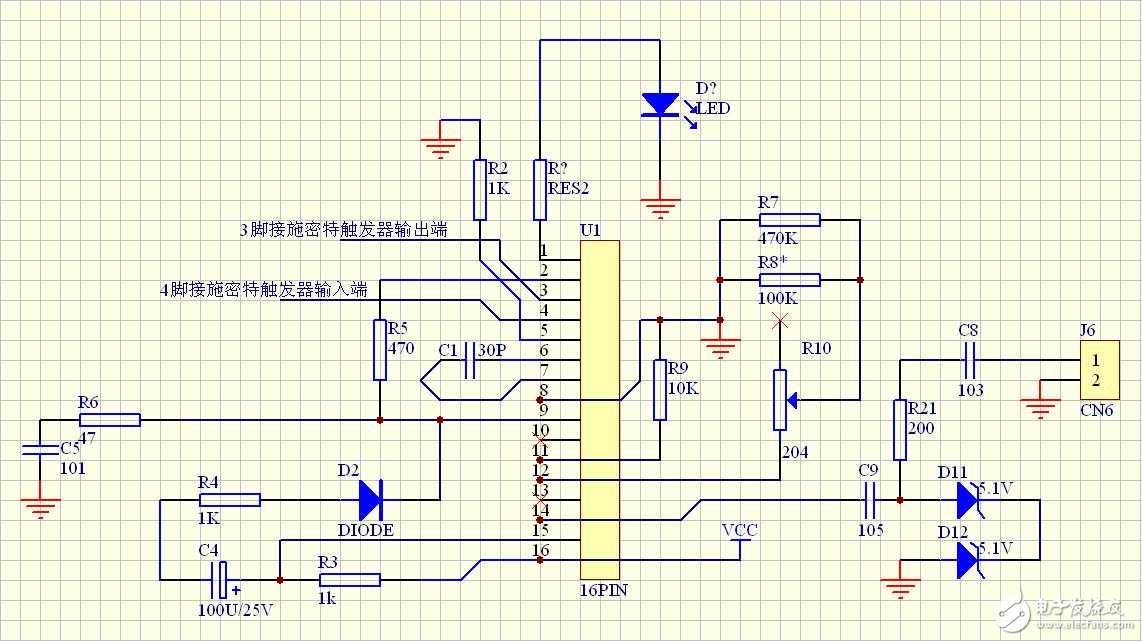

请大师或经验丰富的帮忙看看这电路使用的是什么样的芯片.本人根据电路板大至画了下本电路.这电路是应用在高频加热设备上的,谢谢解答,谢谢!

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-16 17:18

看不出来

2楼-- · 2019-07-16 22:25

猎国倾城发表于 2017-03-08 16:32
看不出来

拆开看

3楼-- · 2019-07-16 23:32

精彩回答 2 元偷偷看……

4楼-- · 2019-07-17 03:32

知道输出信号和输入信号功能就可以知道，描述不够详细，找不到突破点

5楼-- · 2019-07-17 07:08

这个是高频感应加热设备的高频信号发生控制电路的,高频发生器是CD40106施密特触发器,这个高频反馈控制处理用的.大至

6楼-- · 2019-07-17 10:34

飘过
