关于功放芯片输入端输出端线路的一些问题

2019-07-16 13:36发布

最近开始逐渐接触PA功放芯片以及DSP芯片,有很多地方都不是很懂想来请教一下各位大神。
PA信号输入端口,我选用的是一颗单端输出D类芯片,外部直接一个喇叭。

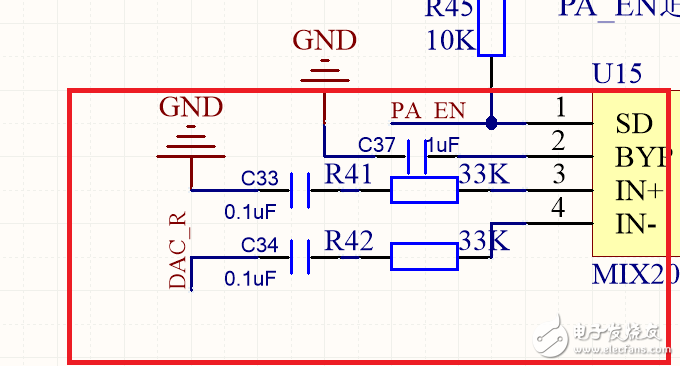

1 MCU那边我拉出DRC信号给芯片,但是按照参考线路,DRC接入IN-,IN+接地,这个我觉得有点儿不理解。因为之前用双端芯片,DRCL/DRCR都是接入IN+,IN-接地的。

2 PA芯片输出端,接喇叭,常用的线路设计需要在线路上接电感或者磁珠不?

说的可能有点混乱,可以看一下我发出的图。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
jiciwi
1楼-- · 2019-07-16 13:51
第一个问题,这个芯片是差分输入,差分输出。
DACL/DACR是表示左右声道,代表两个音源,不是一个差分对;
如果主控是差分输出,一般是DACR+和DAC-,这样接地这个芯片的输入两端;
如果是单端输出,就按图中接没问题;
第二个问题,这芯片是D类输出,没要求的话,可以不接电感。
如果对EMI这种有要求的话,可以接,可以接LC 最佳答案
李春明
2楼-- · 2019-07-16 14:38
 精彩回答 2  元偷偷看……
工程师包子
3楼-- · 2019-07-16 18:52
再传一张完整的。
工程师包子
4楼-- · 2019-07-16 23:58
王栋春 发表于 2017-3-3 12:00
这个图不够完整呀

你好,楼下重新穿了一张完整的线路。
李春明
5楼-- · 2019-07-17 01:45
对于第二个问题感觉还是接入为好 抗干扰
工程师包子
6楼-- · 2019-07-17 04:56
jiciwi 发表于 2017-3-3 11:33
第一个问题,这个芯片是差分输入,差分输出。
DACL/DACR是表示左右声道,代表两个音源,不是一个差分对;
如果主控是差分输出,一般是DACR+和DAC-,这样接地这个芯片的输入两端;

有点儿懂了,感谢。
