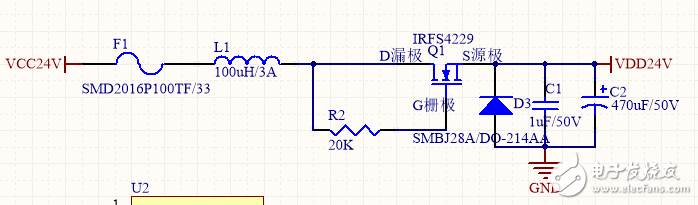

这是一个什么电路

2019-07-16 13:39发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

14条回答

沉默·饿狼

1楼-- · 2019-07-16 17:07

精彩回答 2 元偷偷看……

浪00天涯

2楼-- · 2019-07-16 19:52

沉默·饿狼发表于 2017-2-24 10:45
电感可能是用来滤波的，MOS管是用来防止正负电源反接！

但是假如没有插反，那G极的电压也不会比S极的电压高出4-10V吧，那Nmos管就导通不了

晓晓江南

3楼-- · 2019-07-16 20:08

对于这个电路，我是这么想的，VCC=VDD，当中用到了与频率有关的电感与电容，因此VCC提供的24V电压有波动，当中可能夹杂一些高频与低频信号，L1会把高频信号滤去，不过L1的右端还是会有一些幅度不大的高频信号流出，因Q1的GS之间需要一定大小的电压才能导通，因此幅度不大的高频信号无法提供Q1的导通电压，则Q1截止，这样幅度小的高频信号就不能传送到输出端，至于加上R2，我觉得应该是提高Q1的导通电压，这样对中频信号有一定的抑制作用，这样只有VCC当中的低频信号可以通过，并传送到输出端，当然以上只是个人的揣测。
