在线急等，自制的PCB封装导入PCB板时连不到导线！求好心人解答！ - 平头弟

在线急等，自制的PCB封装导入PCB板时连不到导线！求好心人解答！

2019-07-16 13:42发布

站内问答 / 电路设计

3894 3

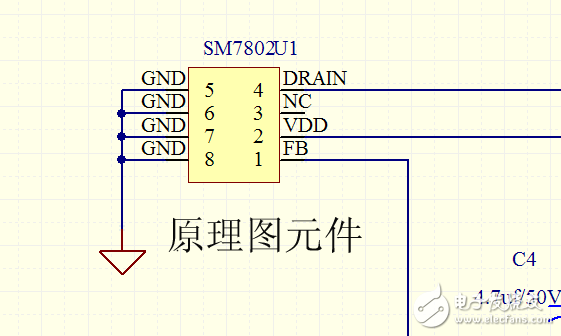

原理图上的IC

导入元件时完全连不到导线

报错信息

有好心人告诉一下什么问题吗？好纠结！

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-16 17:03

把你的gnd和5的位置换下。

2楼-- · 2019-07-16 17:36

你的原理图库有问题。原理图库器件的PIN属性有“名称”和“标识”这两项，你都写反了

3楼-- · 2019-07-16 23:18

这里是 Proteus，到 Protel 论坛去问不是更好？
