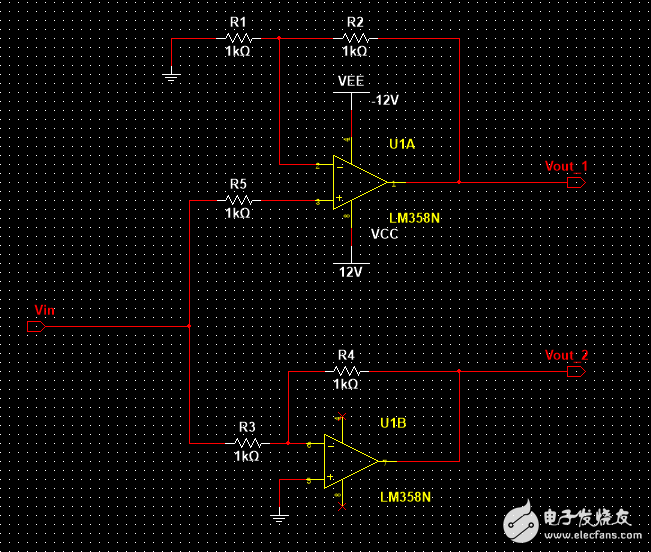

贱男春 发表于 2017-2-14 09:17 这个电路可以实现单端转差分，但是你的参数设置得不合理，首先反馈及放大电阻用1K的太小了，电路输入电阻太小而且功耗很大。另外R3和R4的参数不正确，照你的电路，Vo2=Vin，你的本意应该是使Vo2=Vin/2吧，使R3=2R4才对。
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 Ishmael 的问题《如何将一个直流电压信号变成两路电压差分信号》','https://www.xiaopingtou.net/q-58804.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
画得比较匆忙，当时只是想给楼主提个思路，参数就没有设置了，如果设置的话，我会令R4=2R3，这样一来，Vout_1=-Vout_2，另外感谢你指出电阻设置得太小，致使功耗太大，这个我还真没有注意到。
