各位大神，本小白搭了一个应变片电桥电路，如图1，R1为应变片，由于所得到的输出电压很小，几毫伏到几十毫伏，需要加电压放大模块，于是在网上买了图2,3所示的电压放大模块，现将图1所示的B点与电压放大模块的IN口相连，使用电源给放大模块供电（VCC口+GND口），那么得到的输出电压（放大电压）是否是D点和放大模块OUT口之间的电压？
我动手做了一遍，发现若将放大模块的GND口和D点相连，再测D点和OUT口之间的电压，其大小在1.6V左右波动（电桥输入电压U0=3.3V），由于没有合适的电源，使用了3.3V的电压给电压放大模块供电（正常工作电压为5~12V，不知道低于5V的影响有多大）。若不将放大模块的GND口和D点相连，则测D点和OUT口之间的电压从3V左右逐渐减小到0.02V左右。请大神指导一下，什么是连接放大模块的正确方式，我的问题出在哪里？谢谢！
我动手做了一遍，发现若将放大模块的GND口和D点相连，再测D点和OUT口之间的电压，其大小在1.6V左右波动（电桥输入电压U0=3.3V），由于没有合适的电源，使用了3.3V的电压给电压放大模块供电（正常工作电压为5~12V，不知道低于5V的影响有多大）。若不将放大模块的GND口和D点相连，则测D点和OUT口之间的电压从3V左右逐渐减小到0.02V左右。请大神指导一下，什么是连接放大模块的正确方式，我的问题出在哪里？谢谢！
-
图1 应变片电桥
-
图2 电压放大模块实物图
-

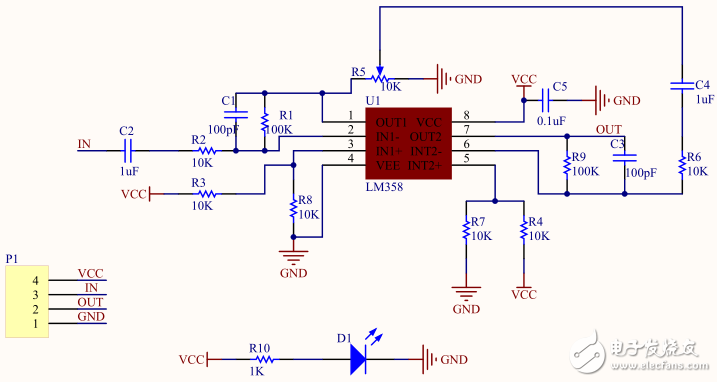

图3 放大模块资料
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
不知输出以什么方式显示呀
