高低电平切换带来的延时问题

2019-07-16 13:46发布

站内问答 / 电路设计

6998 2

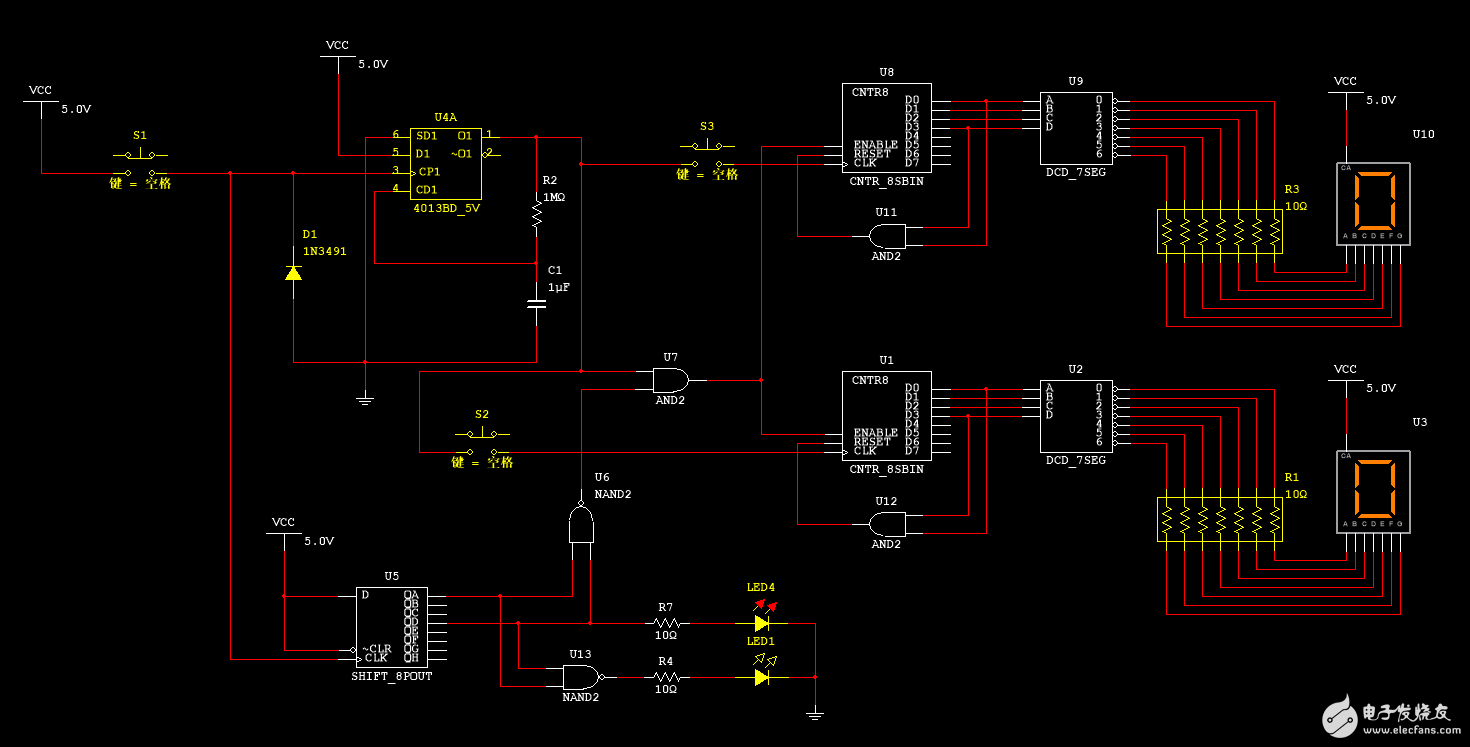

今天又制作了一款简易的两位数密码输入器，不过密码的验证环节暂时还不会做，就遇到了问题，如果连续按动开关S1快一点，就会造成按动次数超过3次，LED4也不会亮，从而导致密码可以多次重新输入而无法锁定，测了一下U5的CLK，从高电平到低电平需要一段时间，想问一下大家有没有办法可以把高电平迅速降到低电平？捕获.PNG


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-07-16 15:10

自己已经找到了解决方案，如果单独对U5的CLK输入高电平后，松开开关会立即降到低电平，因此使用开关S4来完成对U5的CLK进行单独的高电平输入。


如果还有什么方案的话，可以继续回复

2楼-- · 2019-07-16 18:22

第一个问题已解决，不过又发现一个问题，如果一直按着开关S1不松开，U4A的CD1始终为低电平，也会导致数字无法在规定时间之后锁定，还好找到了解决办法，只要对U14的输入端在高电平输入时，让高电平维持一段时间后自动转为低电平即可，改进图如下：


之所以再加个开关S5，是因为没有开关S5的话，而是直接将U16A的CP1接在U4A的CP1端，会导致按动开关S1会报错（通过收敛也无法解决）。
