张全武5 发表于 2017-1-23 13:50
回复的比较晚，不好意思哈！  快过年了嘛，呵呵。。。。。
首先感谢你具体的回答，我进行了如下的测试

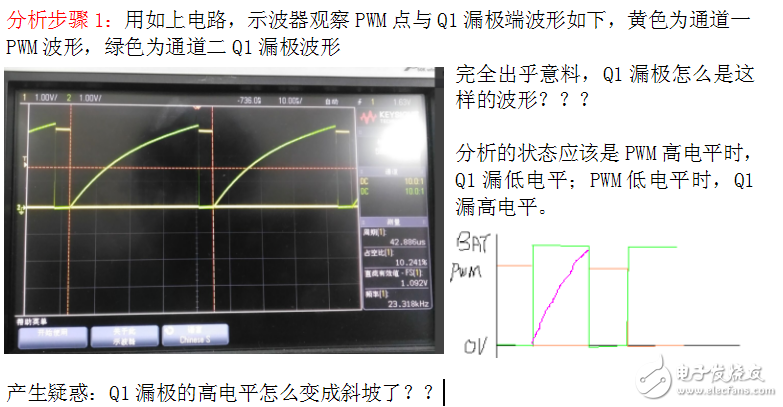

PWM的波形我以前是11kHz,因为有时会有噪音问题，所以提高到了23K，下面来具体看一下我测得波形吧，

你的理解有欠缺。

R3阻值的大小，直接影响寄生电容的放电速度。减小R3，Q1的漏极电位才能较快提升，上升沿才变得较陡峭，起到了减小寄生电容的影响的作用。这是你已经认同的视觉效果，这也是我前面帖子里所说的第二种波形好转。

在R3阻值不变的条件下，信号频率高一些、低一些，只要信号下降沿时间（陡峭程度）不变，对于同样不变的极间电容而言，Q1漏极电位上升速度（或时间）是一样的，没有什么变化。这就是你【在示波器水平扫描速度不变的状态下】所看到的真实情况。
但是你没有注意到的是，【这个没有变化的Q1漏极电位上升的时间，在整个信号周期中所占百分比的变化】。显然，信号频率越低的，占比越小，越可被忽略不计。这就是我前面帖子里所说的第一种波形好转。
况且，你从23kHz仅仅降低到11.7kHz，变化幅度也太小了。我说的是大幅度降低，既然是发光管调光，降到1kHz以下，几百Hz足够了。
适当调节示波器水平扫描速度，再看那电位上升的时间，就再也没有计较它的心思了。

码字太累，到此为止吧。


最佳答案

我覺得跟Q2的P-MOS有關
你可以換一顆不一樣的P-MOS試試

我覺得跟Q2 P-MOS有關
可以換一顆不同P-MOS試試

你在看一看驱动电路，感觉你的驱动电路不行，图腾柱看一看

左耳朵的耗子 发表于 2017-1-20 12:50
你在看一看驱动电路，感觉你的驱动电路不行，图腾柱看一看

图腾柱看一看？？？什么意思，驱动就是单片机产生的方波来驱动的
