单相SPWM逆变电源的制作Multisim仿真图

2019-07-16 13:51发布

站内问答 / 电源技术
8596 4 1108

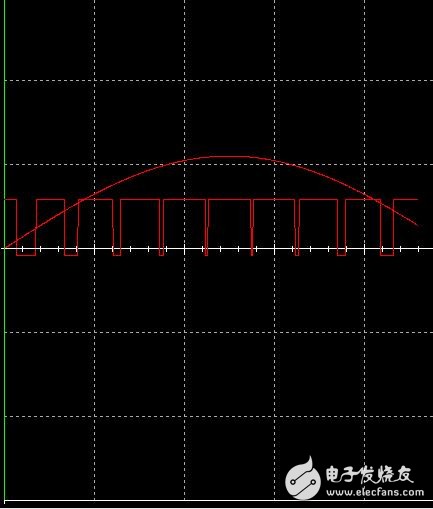

话不多说，直接上图（有问题的，求指点） 直接用发生器输出三角波1KHZ-6V与正弦波50HZ-5V IR2110驱动电路，已经按照网上的调了好久 这个H桥式电路应该对了吧。。 接上IR2110前的SPWM波形还可以。。 接上了后就变了。。不知道怎么回事。 z最后。。还是得不到交流正弦波输出，求大神指点一下那个地方有问题啊。。。。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
xujiumingtaisui
1楼-- · 2019-07-16 19:00
得不出正确的交流正弦波。不知道怎么了，SPWM波信号一接IR2110就会变低电压，IR2110没有正确的输出。。
李春明
2楼-- · 2019-07-17 00:17
 精彩回答 2  元偷偷看……
z00
3楼-- · 2019-07-17 02:48
参数肯定是不正确 采用推荐的值
Vachelke1
4楼-- · 2019-07-17 03:49
 精彩回答 2  元偷偷看……
