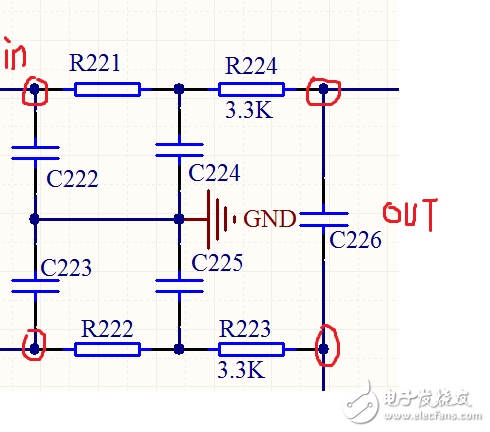

如图片中所示：
1、自己分析的信号流向（其中一路）：信号输入——RC滤波（C222、R221、C224）——限流（R224）——电容耦合（C226）——信号输出2、帮我分析下看对不对；
3、两个信号中间加电容耦合有什么作用？
非常感谢！
1、自己分析的信号流向（其中一路）：信号输入——RC滤波（C222、R221、C224）——限流（R224）——电容耦合（C226）——信号输出2、帮我分析下看对不对；
3、两个信号中间加电容耦合有什么作用？
非常感谢！
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 fashaolea 的问题《RC信号处理电路》','https://www.xiaopingtou.net/q-58949.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
这里有四个悬空线（四个端口）
整理后的图，麻烦帮我分析下，指导下
这个，有点类似PCB双面板的差分走线模型
C222 C224 C223 C225 好比差分线，单端对地寄生电容
R221 R224 R222 R223 好比差分线节点间等效电阻
C226 好比差分线间等效电容、
如此。每一个电容都会形成信号通路。
你用的仿真软件，可以在IN的两个端口增加两个信号源相位差180度。去仿真观察电流走向即可！
这种结果可以说明是PCB差分走线模式吗？
nonono
我觉得你放弃吧！
