Chris·波 发表于 2017-1-7 22:47
您好，能否解释一下为何串一个隔直电容后ADC会采到0V？隔直电容不是只会滤除截止频率以下的交流信号吗？谢谢

所以，我在询问了解你提到的“将传感器信号传输至AD采样模块” 这个传感器信号的特性。

通常诸如温度、湿度、压力、亮度的原始传感器数据均是离散的电压信号。
比如用热敏电阻搭建的温度传感器电路，热敏电阻和精密电阻分压输出电压，在用ADC来采集这个电压，计算出热敏电阻的阻值，再查询热敏电阻特性判断温度多少度。这种情况下，某一时段，若温度不变或者变化量很小，那么你的隔离直流的电容咋工作呢？

但是也有些传感器，例如驻极体MIC，采集环境噪音，因为我们通常对造成定义是20Hz~20KHz（人耳感知频率），那么，你这个隔直电容就是有意义的，合适的数值可以起到滤出干扰的作用。当然也引入了频响的参数。
而音频ADC通常都会有比较高的采样率。这就是录音了！
最佳答案

有个问题，可能中间运放的电源电压不足，得换成12V供电

楼主为何不直接采用低压运放IC呀

王栋春 发表于 2017-1-6 21:42
楼主为何不直接采用低压运放IC呀

经过5V抬升以后电压达到了0~10V，低压运放输出到不了啊。。

本帖最后由 nealcc 于 2017-1-7 10:01 编辑

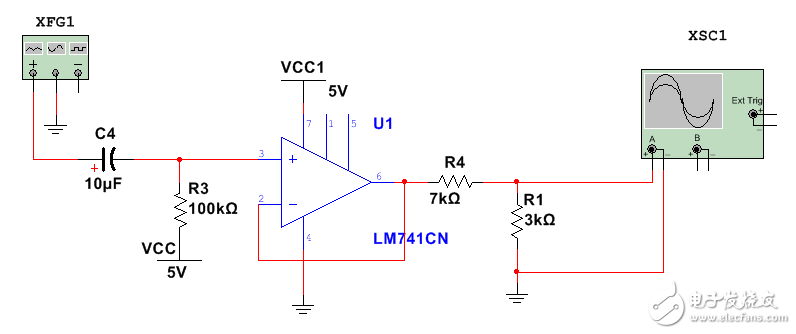

你的传感器输出信号是直流信号还是交流信号。（虽然你的幅度是5V），如果是直流信号，你的电路一进来就过一个C4 ，那ADC基本采集到的都是0V了！

所以一个反向信号输入的可以实现信号幅度衰减，直流电平偏移，以及滤波，阻抗变换输出的功能！
