电源

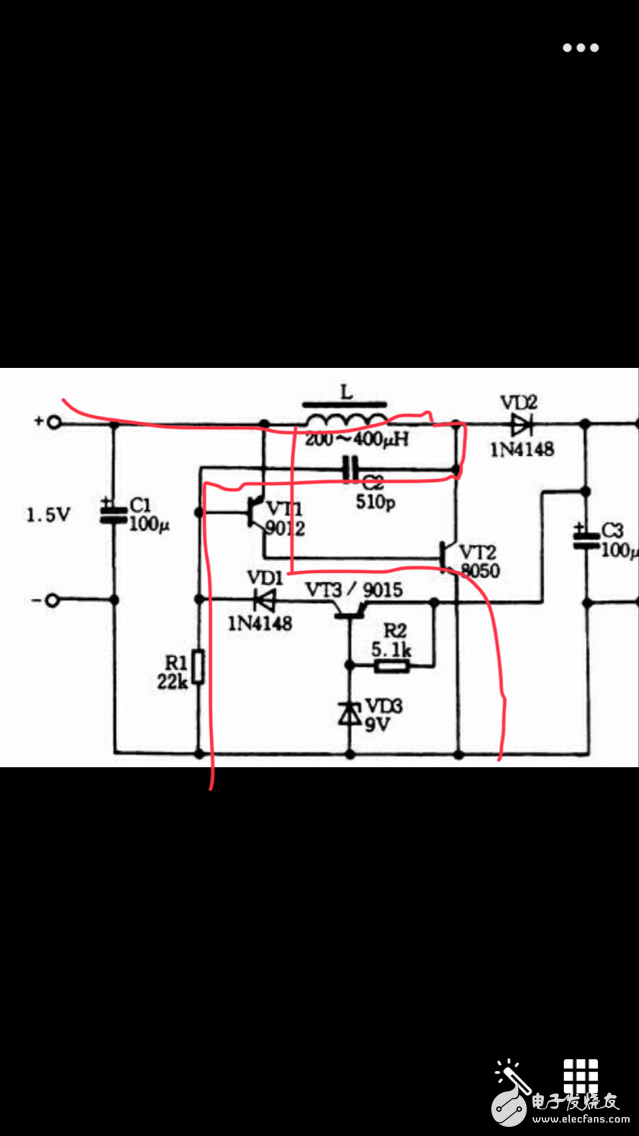

这个是1.5升压到9V的电路,图中就是不理解图中红线部分如何控制VT2开关管的?
2019-07-16 13:53
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电源技术
7121
14
1343
这个是1.5升压到9V的
电路
,图中就是不理解图中红线部分如何控制VT2开关管的,一下被电容两端电压不能突变和电感两端电压能突变搞蒙了,不知道如何系统分析这种电路,有知道帮忙回答下啊,谢谢
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
14条回答
列兵老虎
1楼-- · 2019-07-16 15:22
我来回答。
这是典型三极管互补振荡电路。
工作原理简述如下:
1、当送电时,电流通过VT1发射极——基极——R1——电池负极。这样使VT1正向偏置,工作在放大区使VT1的集电极输出B倍的基极电流。使VT2迅速导通。
2、VT2导通后,L有电流流过。同时还有电流通过VT1发射极——基极——C2——VT2的集电极——发射极——电源负极,对C2充电,因为VT2导通集电极电位可视电源负极,整个充电回路中没有大的电阻,所以C2充电过程很短暂。C2是正反馈电容。
3、随着C2充电电流减小,C2上充的电压是左正右负使VT1电流减小,同时VT2电流急剧减小,这时电源电压通过L加上电容两端的电压一起加到R1和VT2的基极两端,这个电压比电源电压高,使VT1截止,VT2同时截止。
4、电容C2两端的电压因放电而不断减少 ,VT1基极电流在增加,使VT1从截止区退到放大区。又进入下一个过程,如此循环…… 最佳答案
加载中...
Jesse_Chen
2楼-- · 2019-07-16 16:02
启动1.5V电压时,经过L 和 VD2 到VT3发射极。 此时VT3发射极和基极电压相同,VT3截止,导致其集电极电位为低,使得VT1导通,VT2集电极电位为高,再使VT2基极为高,VT2导通,完成给L充电的过程。待L储能完成,电压升高,使得VT3发射极9.7V和基极9.0V两端电压相差0.7V左右,VT3导通,进而使VT1截止,进而关断VT2。综上,VT2一开一关完成充电控制。谢谢!哈哈
加载中...
Jesse_Chen
3楼-- · 2019-07-16 18:48
可以的话 赏分呗!
加载中...
列兵老虎
4楼-- · 2019-07-16 22:18
本帖最后由 列兵老虎 于 2018-5-2 11:18 编辑
补充一张图,变换电路画法更好理解。
加载中...
李春明
5楼-- · 2019-07-16 23:53
精彩回答 2 元偷偷看……
加载中...
zkc041544
6楼-- · 2019-07-17 01:29
列兵老虎 发表于 2018-5-2 08:48
我来回答。
这是典型三极管互补振荡电路。
这时电源电压通过L加上电容两端的电压一起加到R1上吧,是VT1的基极电压比发射极高,导致VT1截止,是这样?
加载中...
