求自行设计一个升压电路不采用集成好的芯片

2019-07-16 13:55发布

求大神指点,现在有这么一个问题,本人有一个升压电路图 但是看了文献还是没怎么搞懂其中的L  跟C是怎么计算出来的。电路中是没有负载的。而且用一路pwm波来控制三极管的关断。求大神们告知最后输出电压与L、C、还有占空比有什么关系。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
chenwei6991627
1楼-- · 2019-07-16 14:40
先看看典型电路,boost和buck
Imody
2楼-- · 2019-07-16 20:29
18782458718 发表于 2016-12-26 17:44
哪个是输出,图中哪里?

输出就是电容的上端
Imody
3楼-- · 2019-07-16 23:56
 精彩回答 2  元偷偷看……
Imody
4楼-- · 2019-07-17 03:36

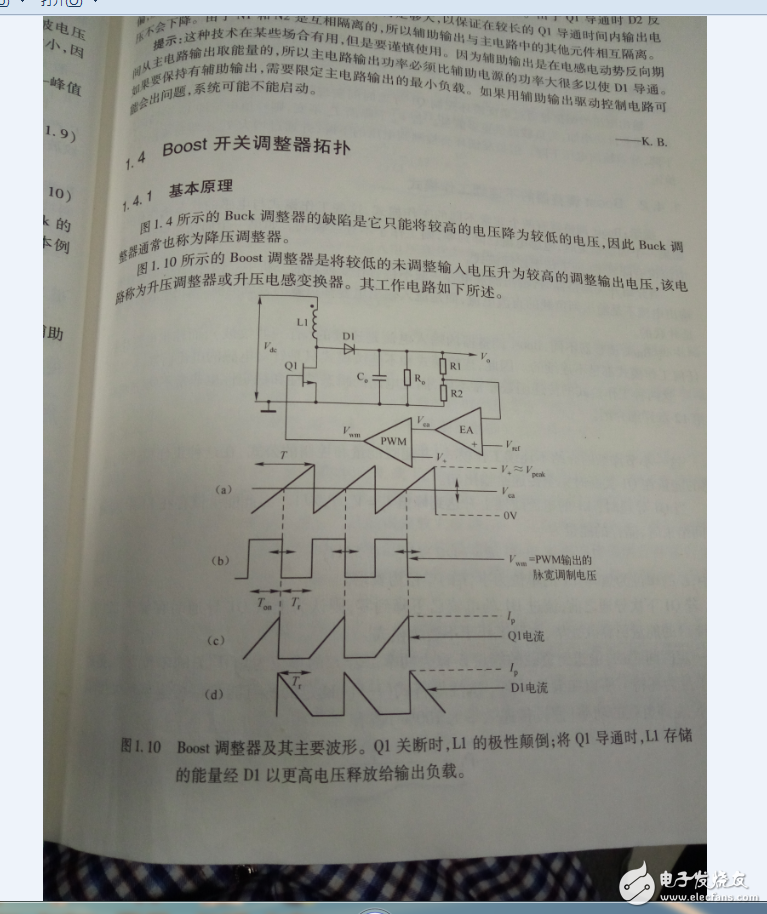

chenwei6991627 发表于 2016-12-26 17:43
先看看典型电路,boost和buck

在这里面的话 里面没写出L跟C的求法。而且这里面输出电压跟输入电压的关系跟有的书上不一样,有的是Vo=Vin/(1-D)
思海通信
5楼-- · 2019-07-17 06:49
用最原始的器件设计是初学者的突破口
Imody
6楼-- · 2019-07-17 08:35
 精彩回答 2  元偷偷看……
