信号调理电路的设计

2019-07-16 13:57发布

站内问答 / 电路设计

5569 19

简单说一下，就是想做两个信号调理，一是把4-20ma电流转换成0-3V电压，
另一个比较负责，要把0-3V电压转换成-10—+10ma电流。

论坛中的大神快快现身吧，困扰好久的问题啦！积分不多，愿意红包答谢

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

19条回答

1楼-- · 2019-07-16 16:46

今天下午有空，就好好思考了一下你要的电路。

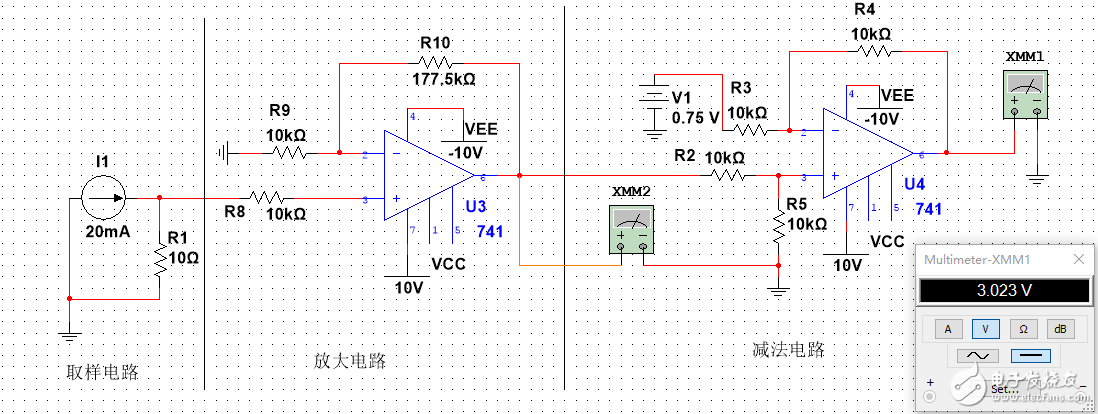

1 V/I转换
取样电阻取10Ω（太大之后会发热），则电路变成将40mV~200mV电压变换成0~3V，假设调理电路的放大倍数是K，调整系数为B，则
40K+B=0 （1）
200K+B=3000 （2）
计算上面的算式，K=18.75，B=-750mV。因此可以设计一个放大倍数为18.75的放大电路，然后设计一个-0.75V的减法电路。电路的运放选择，供电电压你可以根据需要调整。

2 I/V转换
因为输出的有负电流，可以先设计一个减法电路，将0~3V调整为-1.5V~1.5V，这样再设计一个电流电压转换电路将-1.5V~1.5V变换为-10mA~10mA。

最佳答案

齐鲁小痞子

2楼-- · 2019-07-16 21:05

自己顶一下

3楼-- · 2019-07-17 00:46

电流转电压用采样电阻就可以电压转电流我喜欢用改进型郝兰德电流源

4楼-- · 2019-07-17 05:13

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 11:03

网上有很多资源可以去网上看看，传感器的信号调理电路网上很多的

6楼-- · 2019-07-17 11:28

电流转电压，比较常用的方式是使用采样电阻串联在电流回路中。通过运放测量采样电阻两端电压并放大到你需要的量程即可。
可以参考下述框图（注意调试合理的运放放大倍数）

电压转电流，比较可以参考我们电子发烧友 “精密电流源电路”链接中有原理介绍！
http://www.elecfans.com/dianlutu/amp/2009051660298.html
