superassent 发表于 2016-12-19 15:16 其中用三极管，或MOS管時让它工作于饱和状态！
小七儿 发表于 2016-12-19 16:35 请问这样行吗，还请帮忙分析下R1怎么选，R3用1K，R1用10K,这样可以吗，要不要考虑整个后面电路的功率啊
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 小七儿 的问题《谁来帮我看一下，我想设计个电子开关，哪怕是三级管也好，只是我不太知道怎么选》','https://www.xiaopingtou.net/q-59104.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

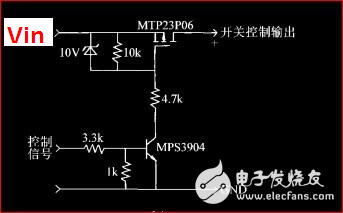

PMOS开关电路
评分
查看全部评分
请问这样行吗，还请帮忙分析下R1怎么选，R3用1K，R1用10K,这样可以吗，要不要考虑整个后面电路的功率啊
R1=（UI-0.7）*hef/（2*Io）
UI=0V，Vo=12V；UI=5V，Vo=0V
建议楼主采用继电器来搞
