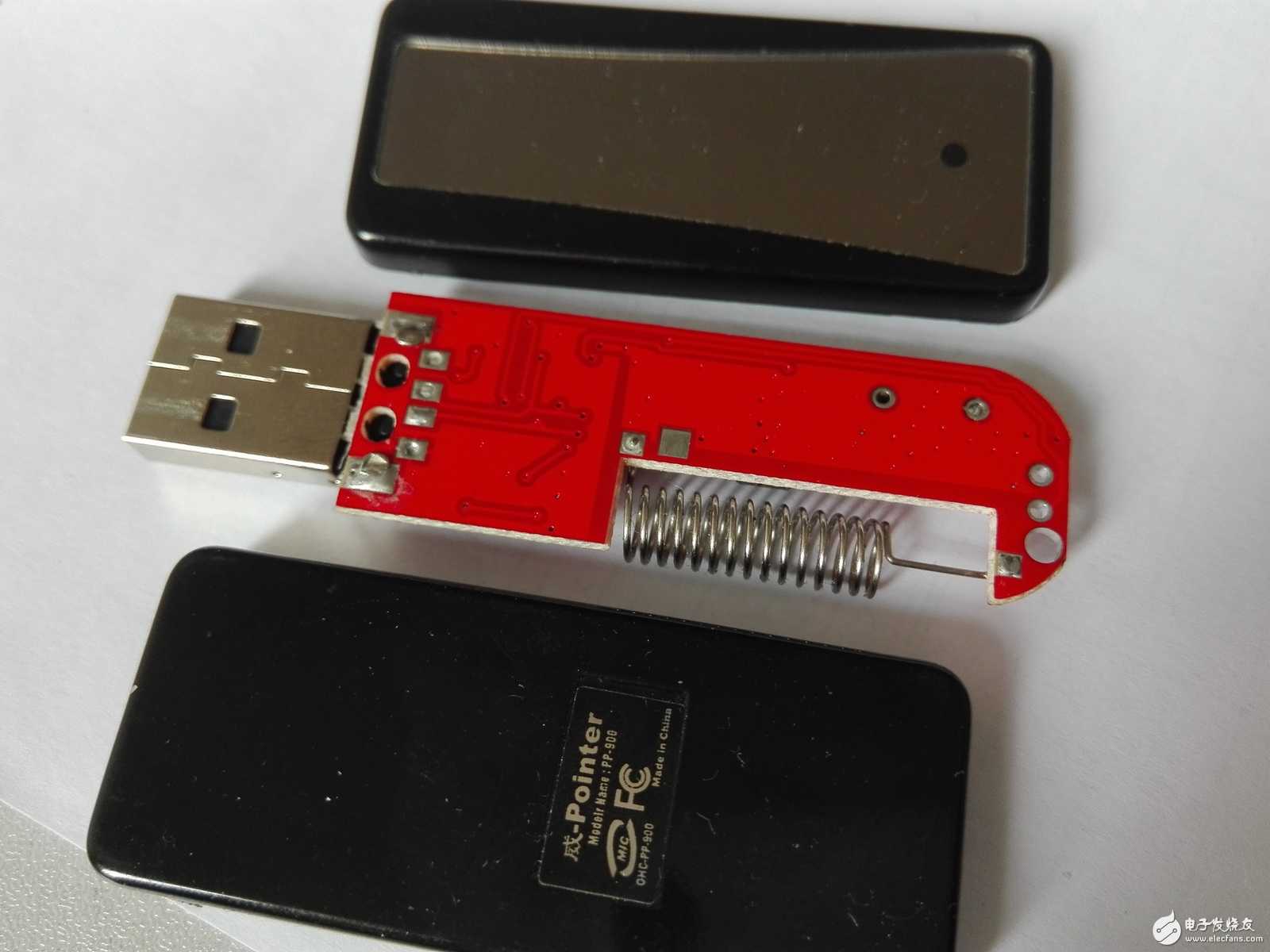

8脚芯片是激光笔无线接收器中的。接收器为USB接口，该芯片配合SYN450R。芯片6脚经小电感后接usb 5v；3脚GND；7、8脚分别直连USB的D+、D-；1脚接SYN450R第10脚输出端；2脚控制一个LED;4脚串小电容后接GND;5脚空。window10电脑识别为usb输入设备（USBVID_04B4&PID_1702&MI_017&38e863c7&0&0001），手机OTG识别为Hai-Zhi RF Mouse and Keyboard. 普通充电宝、手机充电器供电，LED不会亮，必须在usb数据口（电脑或手机等）LED才会2Hz频率闪烁。用ChipGenius查到 USBVID_04B4&PID_1702&MI_017&38e863c7&0&0001。将芯片及3、4脚必需连接的0.1uf电容一起焊下来，组成“简化系统“，电脑也能正常识别为usb输入设备。
-
SYN450R 无线接收
-
6.7458晶振
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 ts523172649 的问题《请帮忙识别下图中8脚无标识元件是什么芯片？》','https://www.xiaopingtou.net/q-59107.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
-
正常识别闪灯
-
电压测量
-
简化系统 依然能识别
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
后来某宝上请专业破解人士帮忙，对方只告知FM单片机（台湾feeling），详细型号及破解程序，要求付费5k。先暂告一段落，将来有合适时机再来继续探究。
