原图：

原图的P-MOS连接错误，所有元件均未给出数据，当是原作者有意而为之。
鉴于图中“VCC”和“VCC_U”的字样，可知其用于VCC系统供电的稳压和保护。

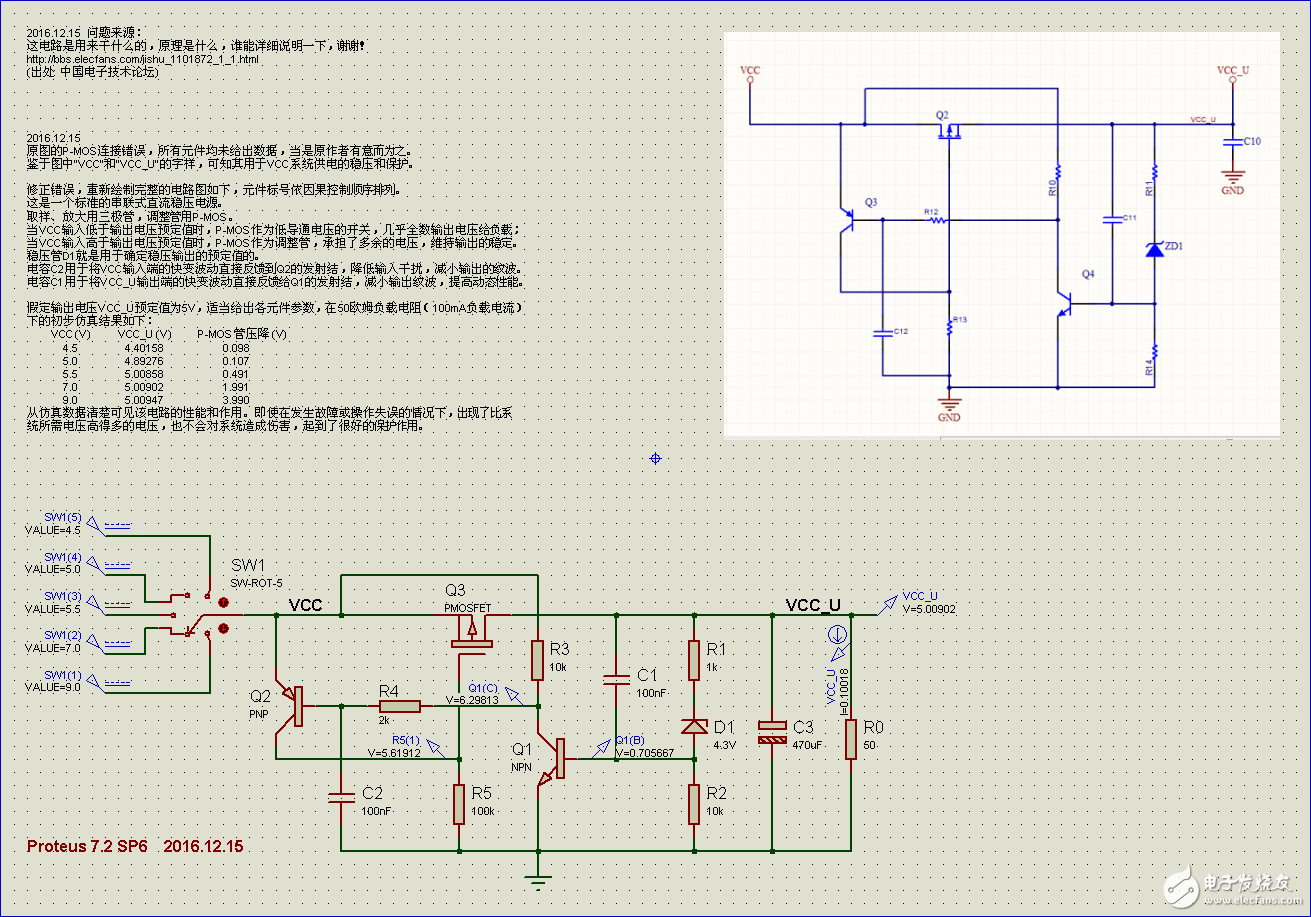

修正错误，重新绘制完整的电路图如下，元件标号依因果控制顺序排列。
这是一个标准的串联式直流稳压电源。
取样、放大用三极管，调整管用P-MOS。
当VCC输入低于输出电压预定值时，P-MOS作为低导通电压的开关，几乎全数输出电压给负载；
当VCC输入高于输出电压预定值时，P-MOS作为调整管，承担了多余的电压，维持输出的稳定。
稳压管D1就是用于确定稳压输出的预定值的。
电容C2用于将VCC输入端的快变波动直接反馈到Q2的发射结，降低输入干扰，减小输出的纹波。
电容C1用于将VCC_U输出端的快变波动直接反馈给Q1的发射结，减小输出纹波，提高动态性能。

假定输出电压VCC_U预定值为5V，适当给出各元件参数，在50欧姆负载电阻（100mA负载电流）
下的初步仿真结果如下：
　　VCC (V)　　 VCC_U (V)　　 P-MOS管压降 (V)
　　　4.5　　　　4.40158　　　　　0.098
　　　5.0　　　　4.89276　　　　　0.107
　　　5.5　　　　5.00858　　　　　0.491
　　　7.0　　　　5.00902　　　　　1.991
　　　9.0　　　　5.00947　　　　　3.990
从仿真数据清楚可见该电路的性能和作用。即使在发生故障或操作失误的情况下，出现了比系
统所需电压高得多的电压，也不会对系统造成伤害，起到了很好的保护作用。

是二极管击穿时断电

猴子啊 发表于 2016-12-14 11:02
是二极管击穿时断电

实际电路测试过，不会断电啊，没办法关闭MOS管吧，怎么断电啊

jiciwi 发表于 2016-12-14 13:05
应该是防止VCC_U电压过高的；正常情况，VCC_U电压正常，此时ZD1不导通，Q4不导通，这样Q3也不导通，Q2导通；一旦VCC_U超过一定值，ZD1导通，Q4导通导致Q3导通，这样Q2就关断，从而使电压降低

原理好像是你说的这样，但实际电路怎么没办法关闭Q2

应该是一个稳压电路图。
