电源

5V2A 不知道这个板子是否是正确的，请高手鉴定一下

2019-07-16 14:02发布

站内问答 / 电源技术
6154 10 1049
不知道这个图和变压是否能用，

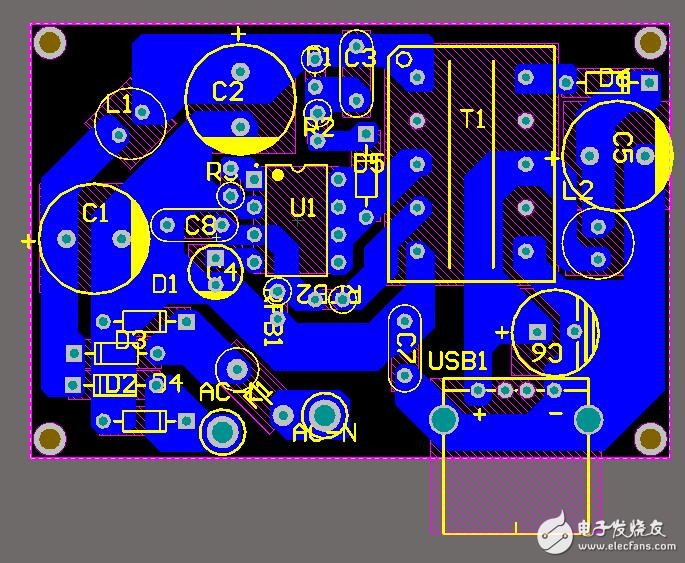

PCB PCB
3D效果图 3D效果图
原理图 原理图
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
李春明
1楼-- · 2019-07-16 14:35
布线无误没有短路故障其它都不是问题，楼主可以自行检测一下 最佳答案
李春明
2楼-- · 2019-07-16 20:01
布线无误没有短路故障其它都不是问题，楼主可以自行检测一下 最佳答案
李春明
3楼-- · 2019-07-17 00:47
 精彩回答 2  元偷偷看……
yyg081
4楼-- · 2019-07-17 03:26
最好输入输出最好离远点
simple_tengk
5楼-- · 2019-07-17 07:29
字符上焊盘了。移动一下。还有2A电流对应的线宽铜厚注意一下。
零玖电脑
6楼-- · 2019-07-17 11:27
simple_tengk 发表于 2018-2-28 09:24
字符上焊盘了。移动一下。还有2A电流对应的线宽铜厚注意一下。

2A的电流对应的线宽要多大啊，，能不能告诉一下
1 2 下一页
