大神看一下这电路应该怎么修改？

2019-07-16 14:04发布

站内问答 / 电路设计
12491 19 1465

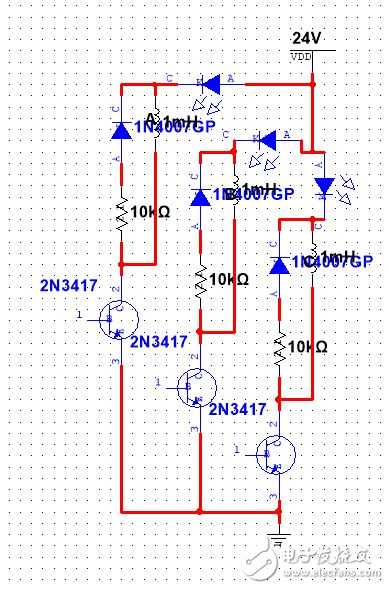

这是一个驱动电路，分为A相B相C相。然后输入信号分别接3个晶体管的基极。
通过脉冲控制ABC相。
如下：
AB-BC-CA
A-AB-B-BC-C-CA
两种方式循环。就是说，有一个或两个基极是低电平。
然后驱动电路连到控制电路就出现仿真错误，用的Multisim14，因为有仿真需要，所以不能只是连接实体电路。
望大神们给个法子，谢谢了。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
gkx17320
1楼-- · 2019-07-16 14:05
按照你的意思，你看我设计的原理图行不行。图1中R15和L1等效步进电机，R16和D3组成指示灯，电流为20mA左右，D4是针对感性负载所产生反向电动势的保护二极管。我按你发的激励信号仿真了一下，结果如图2。看看是不是你想要的结果。有什么问题大家可以一块儿交流。 最佳答案
溟谷
2楼-- · 2019-07-16 15:05
 精彩回答 2  元偷偷看……
Pro3
3楼-- · 2019-07-16 18:12
溟谷 发表于 2016-12-6 19:04
你实际用的什么LED？要上24V

那个led只是因为没办法确定哪相通电了，所以接的。。。
Pro3
4楼-- · 2019-07-16 23:12
溟谷 发表于 2016-12-6 19:04
你实际用的什么LED？要上24V

要求是驱动电路驱动 相电压24V相电流0.2A的步进电机
houjue
5楼-- · 2019-07-17 01:23
没看到要求改动的说明呀。
houjue
6楼-- · 2019-07-17 02:23
 精彩回答 2  元偷偷看……
