利用IR2103驱动mosfet实现电压输出，帮忙看看这个电路是怎么工作的？

2019-07-16 14:06发布

站内问答 / 电源技术
6643 1 1221

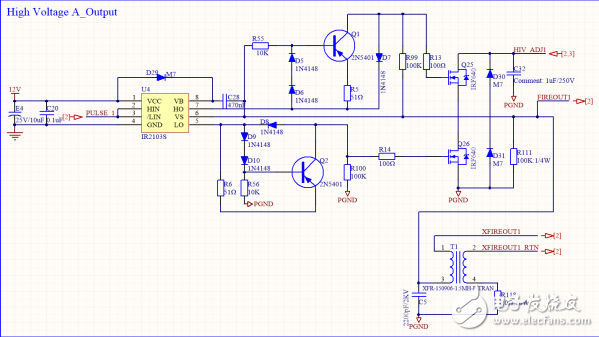

利用IR2103驱动mosfet实现电压输出，帮忙看看这个电路是怎么工作的？其中PULSE1是PWM脉冲，HIV_ADJ1是50-130的直流电压，要求将50-130的直流电变成脉冲实现输出，FIREOUT1为输出端。三极管那部分的电路输出和输入时一样是不是起保护作用？MOSFET的桥式怎么工作的，如何实现脉冲输出，请各位帮忙看一看。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
体重都控制不了
1楼-- · 2019-07-16 16:08
我貌似看明白了一点，不知道还需要交流不  微信312496049
