求大神帮忙！！！

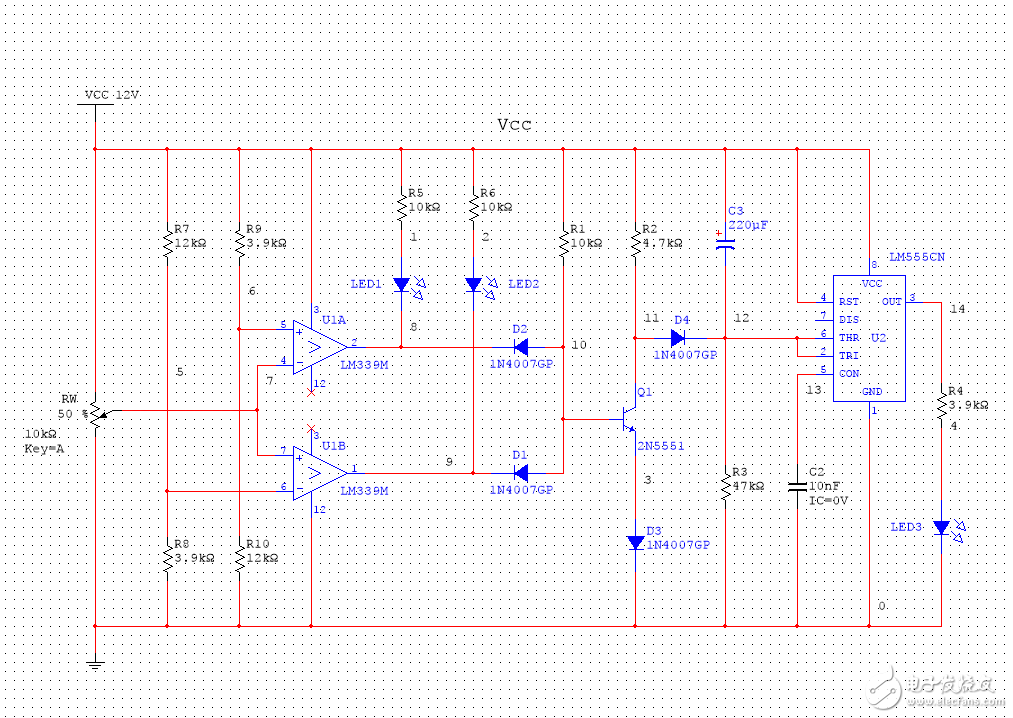

Q1左侧的电路原理是这样：比较器的7脚电压U7满足Vcc*[R8/(R7+R8)]<U7<Vcc*[R10/(R9+R10)]，位置10输出高电平，Q1导通，至于Q1左边的电路因为涉及到电容，其原理就不知道了，还有那个LM555CN不太了解

      这个电路就是一个很普通的电压比较检测电路嘛。原理就是利用LM339电压比较运放来检测电压的上限与下限，然后再根据所得数据来显示欠压还是过压等。不难分析的。

王栋春 发表于 2016-11-25 20:53
感觉这个电路的采样电压对象有问题

是的，这是个模拟电路，不是真实电路。
调节RW来模拟输入电压变化，验证电路。

使用LM339的两个比较器组成电压上、下限比较器，电阻R7、R8组成分压电路，为运放U1B设定比较电平U5；

电阻R9、R10组成分压电路，为运放U1A设定比较电平U6。输入电压Urw同时加到U1B的正输入端和U1A的负输入端之间，当Urw>U5时，运放U1B输出高电平；当Urw<U6时，运放U1A输出高电平。
比较器U1A、U1B只要有一个输出低电平，晶体管Q1就会截止，D4输出高电平给555延时。同时发光二极管LED就会点亮。

当U6>U5时，则当输入电压Urw越出[U5，U6]区间范围时，LED点亮，这便是一个电压双限指示器。（过压、欠压报警）

555延时不必分析了，看经典电路就会明白。
