关于比较器lm393的问题

2019-07-16 14:09发布

站内问答 / 电路设计

9605 11

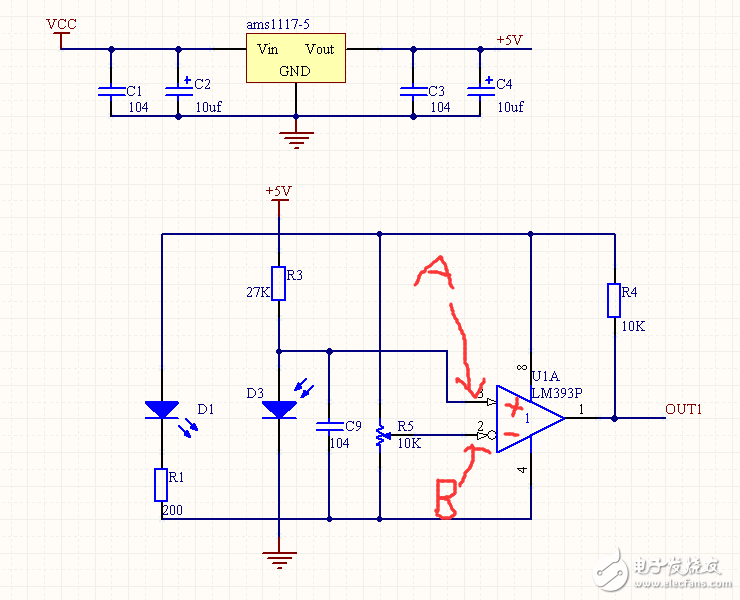

我设计的是如图的电路，电源是7.2V（测量的）供电稳压成5V的。
本来比较器是如图中固定B端电压，A端默认比B端的电压低，然后通过遮住红外对管，A端电压变的比B端低。
实际中遇到的问题是：当设置B端电压为2.9V（低于3.2V）时，A端电压在2.9V上下变化能有对应输出，
但是当B端电压设置为3.3V（或者再高点），此时无论A端电压如何变化，比较器输出始终为0。
出现这个问题一直找不到根源，大神来看看。 QQ图片20161122094206.png


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

11条回答

1楼-- · 2019-07-16 17:22

你这个想变得灵活的话直接改变R3的阻值，你改变电源电压对于你现在的电路效果是一样的你现在的饱和点在3V左右就算你升高电源电压你的饱和值也会升高但是你不还是在饱和点之后就不行了么？这个电压值在多少伏无所谓关键是你为什么要在这个饱和值之上呢改变R3的值就可以获得不同的分压值这样就会达到你要的效果。最佳答案

2楼-- · 2019-07-16 18:53

B端为3.3V或更高，A端电压在2.9V上下变动，那A-B<0，比较器达到饱和，输出为0，应该把比较器4脚接上负电压

3楼-- · 2019-07-16 19:26

直接在A端加一个大于3.3V的电压看看是否能输出高电平，如果能，说明R3阻值不合适。

4楼-- · 2019-07-16 21:04

victorzhi 发表于 2016-11-22 12:04
直接在A端加一个大于3.3V的电压看看是否能输出高电平，如果能，说明R3阻值不合适。

这样是测试过的，就是当B端设置的电压大于等于3.3时候，比较器就不工作了，加给A多大的电压都没用

5楼-- · 2019-07-17 01:45

精彩回答 2 元偷偷看……

6楼-- · 2019-07-17 04:10

可以把电源电压调高
