LM2904做恒流输出

2019-07-16 14:12发布

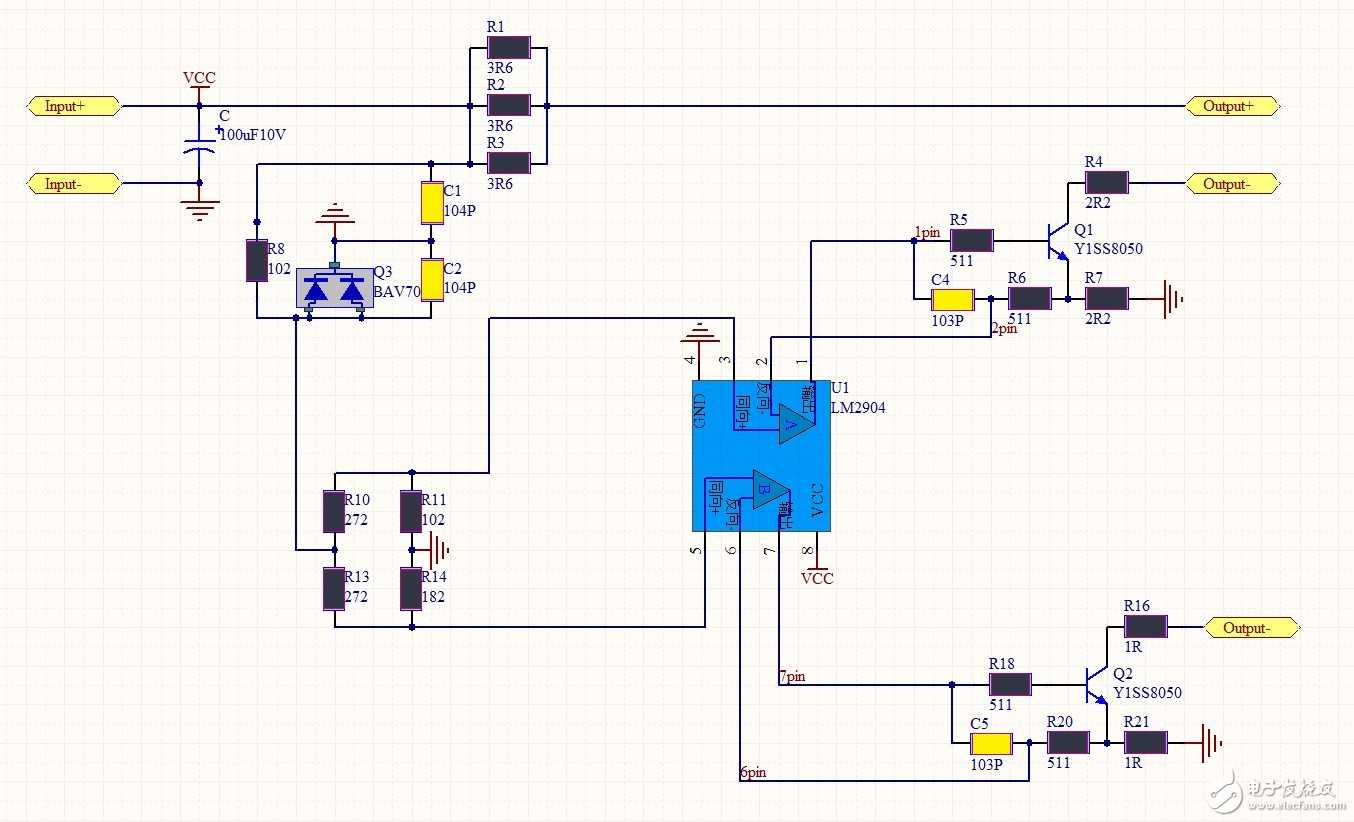

大家好,我找到一个用LM2904做恒流输出的线路。初学者不太懂运放,查了半天什么虚短需断之类
还是不懂这个电路如何实现恒流控制。
据说是输入5V,输出恒流280ma 和 130ma。
求模电前辈不吝赐教 谢谢[qq]2200325553[/qq]
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
晓晓江南
1楼-- · 2019-07-16 19:23
R8,Q3,R10~R14组成稳压电路,同时R10,R11和R12,R14分别为两个比较器提供基准电压,注意,这是比较器,通过监测电压与基准电压做比较,用于控制三极管的基极电流,从而调整输出电流维持恒定值
motong0123
2楼-- · 2019-07-16 23:05
这个文档是相当不错的!
左边有人
3楼-- · 2019-07-17 03:06
 精彩回答 2  元偷偷看……
张式友
4楼-- · 2019-07-17 06:04
恒流池电路,高速反馈
