电路设计中,怎么确定此带阻三级管是否工作在开关模式?计算公式?

2019-07-16 14:13发布

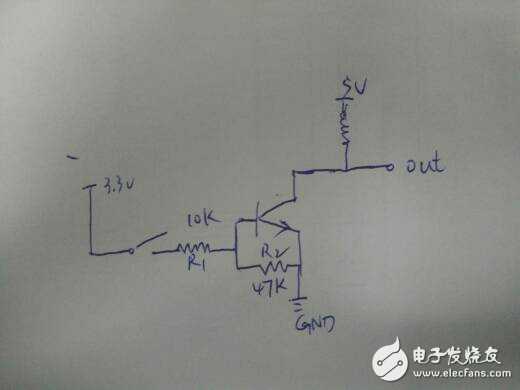

如图,三极管的型号是DTC114YSA,查了下DATASHEET,Vi(on)最小是1.4V,此处是什么意思?如果基极输入3.3V的话,三极管是否工作?跟R1和R2有什么关系?如何通过计算得到理论结果?,我用单片机试过,输出端接单片机Pi口,低电平有效,结果确实是低电平,说明三极管工作了。大学里面理论基础不扎实,不能很好理解三极管的原理,还请讲解计算过程?
DTC114YSA DTC114YSA
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
17条回答
nealcc
1楼-- · 2019-07-16 18:29
 精彩回答 2  元偷偷看……
晓晓江南
2楼-- · 2019-07-16 23:07
这里的1.4V应该是三极管导通电压,Ib=[(3.3-1.4)/R1]-(1.4/R2),Vout=5-Ib*(三极管放大倍数)*R(这里的R是接在5V与集电极之间的电阻),最好是R的值要远小于负载,至少是负载电阻的1/10.
liu和風
3楼-- · 2019-07-17 00:30
开关闭合,B极有大于0.7V电压,三极管导通,CE近似短路分析
gkx17320
4楼-- · 2019-07-17 01:34
二楼Vout的计算公式是不对的,这要分两种情况来说,当Vb>1.4V时,三极管导通,Vout与发射极是同电位为0V,当Vb<1.4V时,三极管断开,Vout为电源电压5V。 其中集电极电阻是为了限流用的,防止三极管导通时,集电极电流太大,将三极管烧毁。
dazhanhongtu
5楼-- · 2019-07-17 01:41
图中的 BJT 工作在放大区,因为 Ib 太小。
parisyu
6楼-- · 2019-07-17 04:48
