三极管设计电阻问题求解!!!

2019-07-16 14:18发布

本帖最后由 13929192185 于 2016-11-3 09:27 编辑

小弟新手一枚,基本的三极管开关设计电路是懂得。但是有时候不明白一些设计电路的电阻作用,
问题:1. 请问R12是什么作用?(图1)

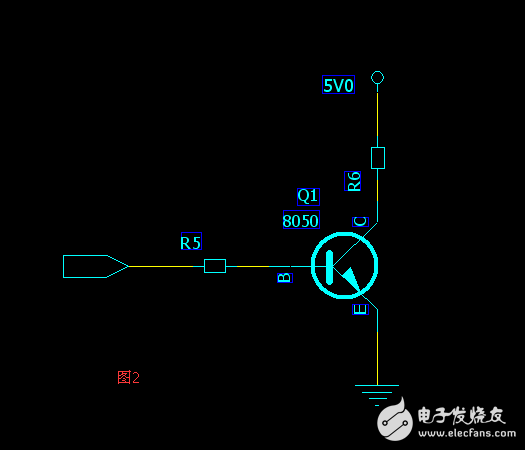

             2.如果要设计一个开关,R5,R6该怎么取值呢?有什么设计原则来取值R5,R6?(图2)
这些问题可能很基础,但是一直不懂,望大牛们赐教!!!



1.png 2.png
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
帅糖糖
1楼-- · 2019-07-16 20:11
 精彩回答 2  元偷偷看……
帅糖糖
2楼-- · 2019-07-17 01:03
如果设计开关,建议应该看一下三极管的数据手册吧
晓晓江南
3楼-- · 2019-07-17 05:07
对于第二张图,R5与R6需满足:(输入电压-0.7)/R5*(三极管放大倍数)*R6=5(v),换句话说,就是输入高电平,三极管集电极电位为零,低电平时,集电极电位等于电源电压,至于第一张图,R12为三极管提供偏置的,当R12两端电压等于三极管导通电压时,三极管导通
13929192185
4楼-- · 2019-07-17 05:41
晓晓江南 发表于 2016-11-2 11:34
对于第二张图,R5与R6需满足:(输入电压-0.7)/R5*(三极管放大倍数)*R6=5(v),换句话说,就是输入高电平,三极管集电极电位为零,低电平时,集电极电位等于电源电压,至于第一张图,R12为三极管提供偏置的,当R12两端电压等于三极管导通电压时,三极管导通 ...

原来是这样的  动了 谢谢  小弟  还有问题想请教 :1. 那图1如果把R12去掉的话可以正常工作吗?
                                                                    2.我不是很明白偏置  不知怎么理解偏置  是指调节电压值吗?
  望大神赐教。
13929192185
5楼-- · 2019-07-17 08:05
晓晓江南 发表于 2016-11-2 11:34
对于第二张图,R5与R6需满足:(输入电压-0.7)/R5*(三极管放大倍数)*R6=5(v),换句话说,就是输入高电平,三极管集电极电位为零,低电平时,集电极电位等于电源电压,至于第一张图,R12为三极管提供偏置的,当R12两端电压等于三极管导通电压时,三极管导通 ...

原来是这样的  动了 谢谢  小弟  还有问题想请教 :1. 那图1如果把R12去掉的话可以正常工作吗?
                                                                    2.我不是很明白偏置  不知怎么理解偏置  是指调节电压值吗?
  望大神赐教。
晓晓江南
6楼-- · 2019-07-17 08:52
 精彩回答 2  元偷偷看……
