LCD屏接口电路设计

2019-07-16 14:19发布

站内问答 / 电路设计

14794 5

本帖最后由 hedahong168 于 2016-10-31 15:15 编辑

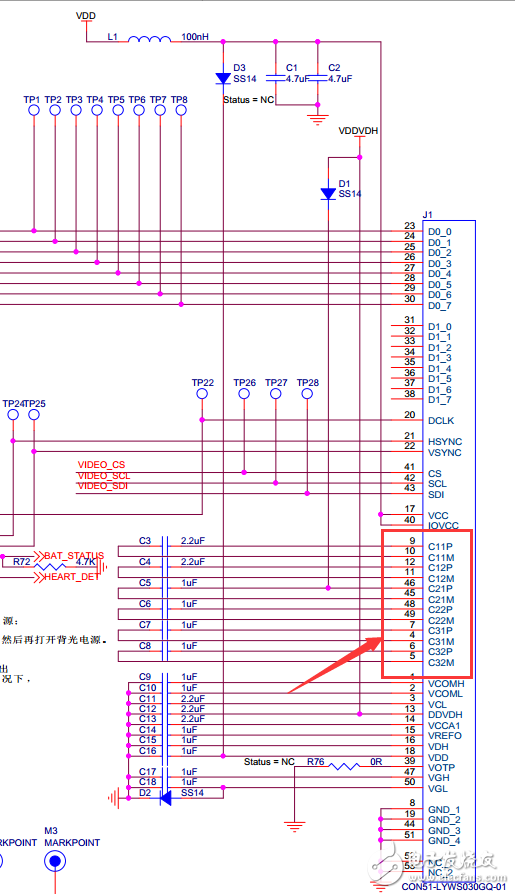

下图是一个LCD屏接口电路，有谁知道电路图，红 {MOD}框内的屏引脚作用是什么，这些引脚接1uF的电容和接2.2uF的电容对屏幕的显示明显不一样，希望有这方面设计经验的分析下



友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 17:37

这个是和厂商的液晶屏设计有关，电容的主要作用就是滤波，但是这里的话不好说具体的原理，有时候是内部无法集成需要在外部增加电容滤波保证稳定性，但是如果要深入理解设计原理和原因的话还需要看看LCD的设计内容。但是如果是应用的话没有比较深究，直接按照厂商的设计方案和参考数据手册制作就可以了

2楼-- · 2019-07-16 18:22

你可以买现成的屏啊，接口都出来了

3楼-- · 2019-07-16 22:39

感觉这种屏一般都有买各种转换接口的

4楼-- · 2019-07-16 23:54

谢谢大家的回复，问题解决了

天地摩登恒

5楼-- · 2019-07-17 03:11

精彩回答 2 元偷偷看……
