整流桥后的电容计算一般依据负载要求的波纹最大值计算。比如波纹要求是1V，最大电流是3mA，脉动电压周期是10mS，根据电容放电公式I = C (dV/dt) ........ C= I dt/dV......=30uF。
至于两个电容并联通常是为了降低等效内阻ERS，提高高频响应。在象你图中稳定的负载电路中，7805后的电容不必负担电流变化下的能量补充，可以单接一个104的小电容消除干扰即可。

顶

heliu 发表于 2017-10-11 02:06
整流桥后的电容计算一般依据负载要求的波纹最大值计算。比如波纹要求是1V，最大电流是3mA，脉动电压周期是10mS，根据电容放电公式I = C (dV/dt) ........ C= I dt/dV......=30uF。
至于两个电容并联通常是为了降低等效内阻ERS，提高高频响应。在象你图中稳定的负载电路中，7805后的电容不必负担电流变化下的能量补充，可以 ...

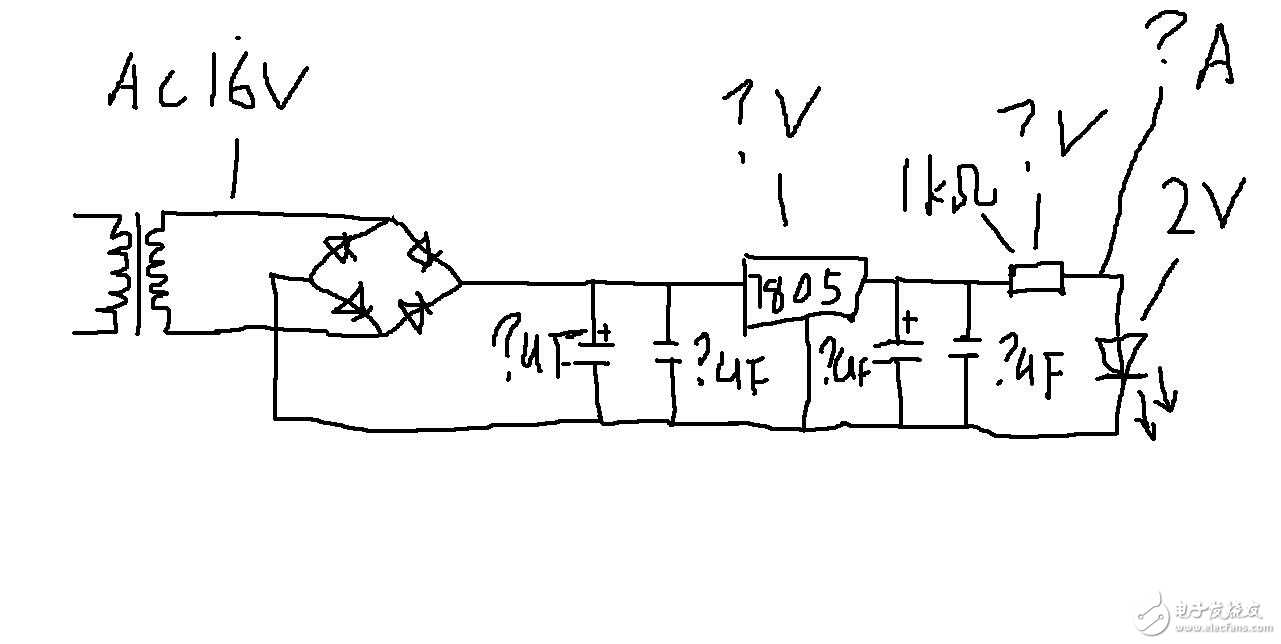

你好，我不太懂电容放电公式，请你把图中每个电容的容量，通过怎样的计算公式和过程得到的，写出来我看看。

houjue 发表于 2017-10-11 19:36
这个要看你变压器的容量了。你这个电路7805左侧的两个电容可选330uF和104uF；右侧的两个电容可选220uF和104uF即可。

220V交流电压，50赫兹频率，我要的是计算过程，不是靠经验说个大概数值。

houjue 发表于 2017-10-11 19:36
这个要看你变压器的容量了。你这个电路7805左侧的两个电容可选330uF和104uF；右侧的两个电容可选220uF和104uF即可。

220V交流电压，50赫兹频率，我要的是计算过程，不是靠经验说个大概数值。
