光纤转换模块中使用SN75451 - 平头弟

光纤转换模块中使用SN75451

2019-07-16 14:25发布

站内问答 / 电路设计

5729 4

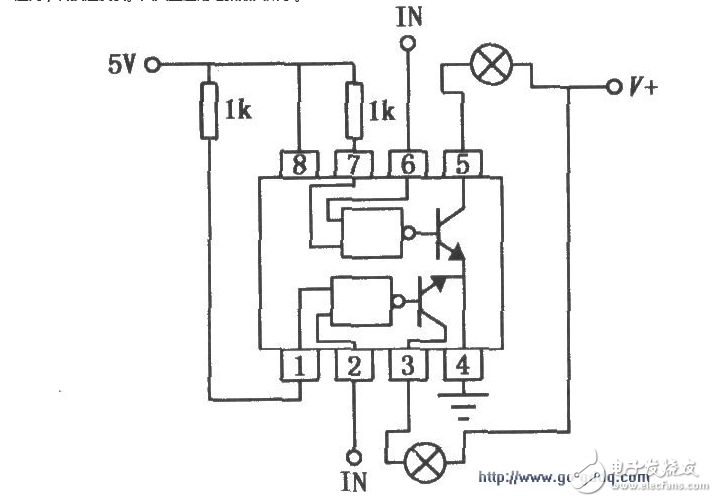

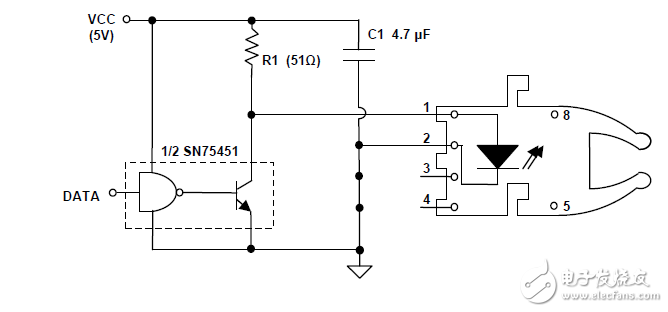

我在做塑料光纤接口的时候，按照手册中的原理图接SN75451，但是照下图中接SN75451时候，输入接2脚，1脚8脚接电源，4脚接地，3脚却怎样都没有输出，求教各位大神，有没有什么解决办法啊。。万谢 QQ截图20161017200655.png



友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-07-16 17:27

精彩回答 2 元偷偷看……

2楼-- · 2019-07-16 21:18

发光管应当连接到开集电极2端，而不是对地连接

3楼-- · 2019-07-17 01:07

按照图示的链接方式就能驱动了


这个西瓜不够甜

4楼-- · 2019-07-17 01:17

学习
