如图，要求是要达到CONDI 输入3.5V~30V的时候，光耦导通，输出地电平；反之当输入低于3V时，光耦不导通，输出高电平。我大致的思路是，
1.R3用来在光耦不导通时，使得CONDI和GND_DI能形成回路，电容滤除尖脉冲；
2.输入电压达到3.5V，但未达到稳压管稳压值时，R2与光耦形成回路，
3.当输入电压逐渐升高时，高于稳压管稳压值，稳压管发生作用，配合R5给光耦工作
现在的问题是R2和R5的取值相矛盾，满足3.5v时，R2值确定，但随着电压的身高，R5的值不确定；
当满足输入30v电压光耦能稳定工作的情况下，R2的值需要取的较大些，又与输入3.5v光耦工作相矛盾
还请看到此帖的同行们，给出宝贵的意见和建议
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

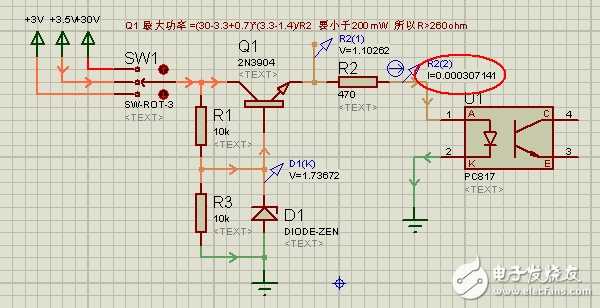

建议你通过增加一个三极管来处理稳压的问题。
见下图 R1和R3 用来调试开始电压。实际调试数值是 10k，6.8k比较合适。

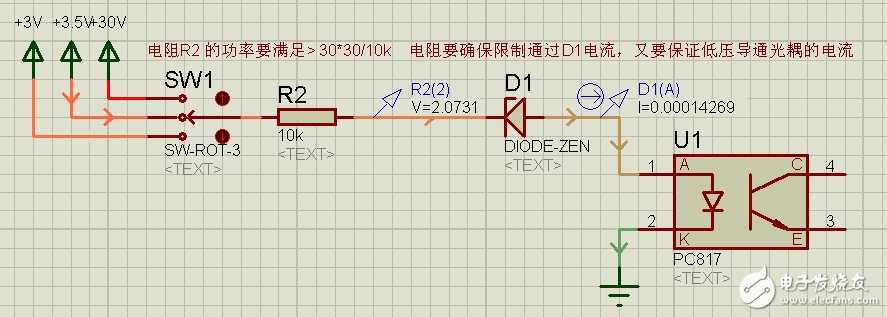

当然，按照2楼想法也不错。
稳压管用1.2V的
另外还有一点，集电极是不是加个电阻来的比较好
