7805之间跨接二极管作用是啥？？？

2019-07-16 14:28发布

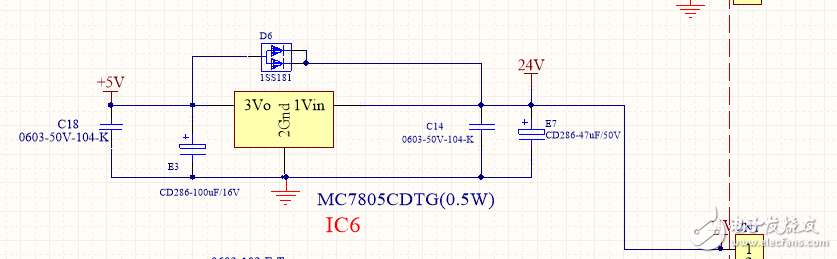

请问一下各位大虾，这个电路图中的7805之间跨接一个开关二极管(D6)，小弟不懂这个二极管
在电路中起到什么作用。请教一下下

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

18条回答

1楼-- · 2019-07-16 15:56

为7805提供反向放电通路，使输出端与输入端不承受反向电压。
话说，24变5V，线性电源变换效率太低了。最佳答案

2楼-- · 2019-07-16 16:09

精彩回答 2 元偷偷看……

3楼-- · 2019-07-16 21:52

这个电路图画的时候最好是左in，右out

4楼-- · 2019-07-17 01:52

提供反向放电保护

5楼-- · 2019-07-17 05:37

是保护作用，防止电源断电后级电容反向供电损坏7805。

6楼-- · 2019-07-17 05:48

楼上说的感觉很有道理
