小虾，想请教各位道友，帮我分析一下这个电路。

2019-07-16 14:33发布

站内问答 / 电路设计

10748 8

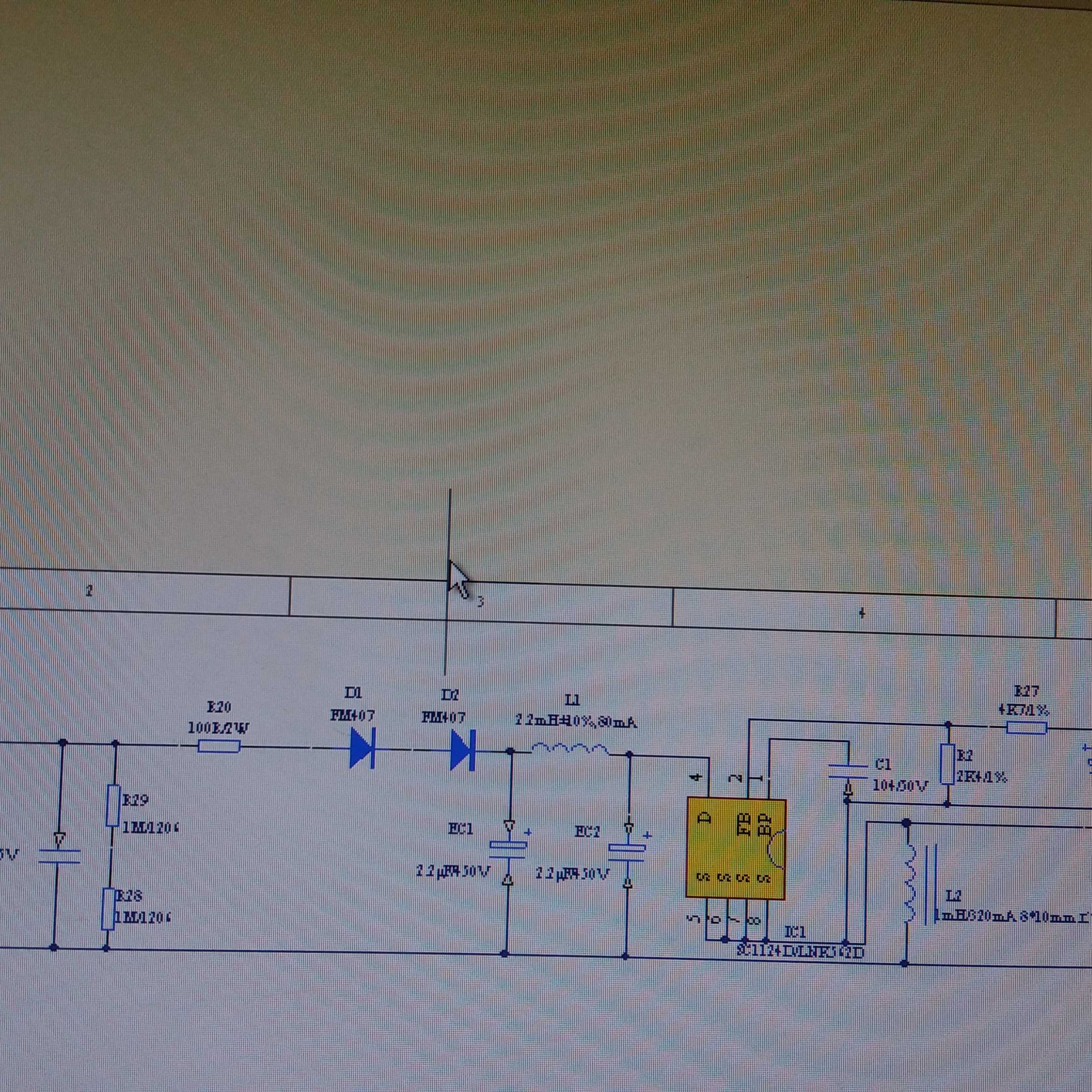

1.请问R28和R29这个两个电阻有什么作用。
2.电感在，释放能量是，电流是不是都去到SC114芯片的D哪里。
3.还有L2作用是什么？
4.为什么5V会在下面。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-16 18:19

R28，R29和MC1组成RC滤波，消除输入电源的杂波，
R20是限流电阻，
D1，D2串联整流降压，同时防止输入极性反接。（从图纸上看输入是交流信号）
EC1，EC2，L1组成π形滤波电路，
http://wenku.baidu.com/link?url= ... YikzToM9eROKL2HuRDi
链接是开关电源芯片SC1124的资料。
L2，D3，EC4和IC1组成开关降压电路，
D4，EC3，R2，R27组成反馈电路，控制输出电压恒压。
R30,输出负载电阻，C2高频滤波。
C1是开关芯片IC1引脚BP外接电容。
输出电源的极性和D3二极管的位置和方向有关，具体原因查看SC1124的资料。
最佳答案

2楼-- · 2019-07-16 22:47

精彩回答 2 元偷偷看……

3楼-- · 2019-07-16 23:41

问题放到这里边，真难找。。。应该换个地方。这样大侠们就都来了

4楼-- · 2019-07-17 02:24

SC1124.pdf (2.13 MB, 下载次数: 63)
附件是芯片资料

5楼-- · 2019-07-17 05:54

诚心学习涨涨积分

6楼-- · 2019-07-17 06:44

SC1124芯片是集成了一个功率mos管在里面，D是漏极,S是源极，通过控制端FB（反馈调节），调节输出电压。BP是芯片的基准电压端，D,S之间的电压大小，看芯片资料的说明，
