大神求助！跪求戳进来

2019-07-16 14:45发布

站内问答 / 电路设计
3576 6 1657

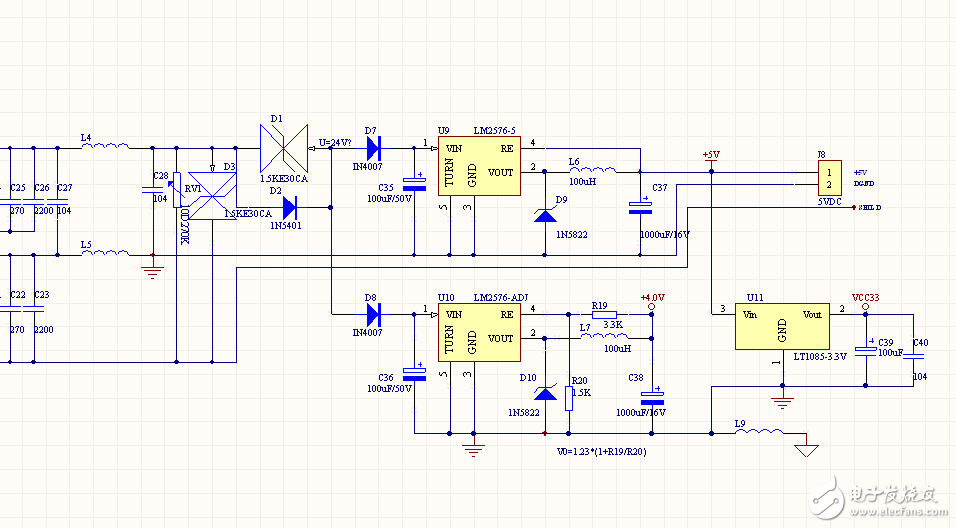

QQ截图20160826111137.png 求大神告知AGND0是怎么回事啊求解答，，，，，
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
李春明
1楼-- · 2019-07-16 16:33
 精彩回答 2  元偷偷看……
nealcc
2楼-- · 2019-07-16 20:28
有L4和L5，说明设计者考虑到了前级共模干扰，可能是来自变压器从高压变换而来。

L9 右侧连接了AGND，可能是某各模拟信号元件，如功放，ADC等电路，与电源GND连接的正常分地措施、
阿木阿冰
3楼-- · 2019-07-16 23:15
王栋春 发表于 2016-8-26 11:26
楼主能说中文吗

图中是12-24宽输入，然后多了一条叫做AGND0的网络线看着像是做了EMC,可是这条线没有任何连接，求教布板时怎么处理，如果可以，可不可以讲解以下这个原理图的原理
、谢谢
阿木阿冰
4楼-- · 2019-07-17 03:18
这是原理图的前端
阿木阿冰
5楼-- · 2019-07-17 06:20
对不起发错了，这个才是
13969173279
6楼-- · 2019-07-17 09:40
请问这个电路是用在什么地方的？其中4.0v似乎不太常用呢？
新手来此学习，见笑了
