衰减负反馈混合式音调节控制电路

2019-07-16 14:48发布

6317 5

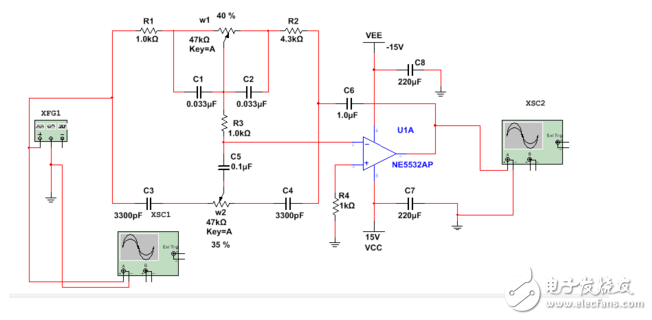

电路如上图，用multisim仿真电路。还没输入然后输出就有几百伏。然后把电容c6换成电阻就好了，是因为电容c6的存在运放没引入负反馈导致微弱的直流信号被放大好几万倍的原因。那为什么网上推荐的图就是用C6而不是用电阻呢？欢迎指点

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 20:16

如果用电阻，会引入直流，那么音频会有吱吱的声音

2楼-- · 2019-07-16 22:04

电容并联电阻才对，只有电容和开环是一样的了，放大倍数无限大。

3楼-- · 2019-07-16 22:06

电阻值匹配好后，并联电容，电路就可以使用了。

4楼-- · 2019-07-17 02:35

chenwei6991627 发表于 2016-08-16 11:26
如果用电阻，会引入直流，那么音频会有吱吱的声音

那该怎么改？电容不会影响直流反馈吗

5楼-- · 2019-07-17 08:14

精彩回答 2 元偷偷看……
