dangdaa 发表于 2016-8-2 22:25 是接地电阻嚒？因为带的东西比较小，所以用1n4148代替了。看到有人这样用，说效果可以。嘿嘿嘿
查看全部评分
ws070109 发表于 2016-8-2 18:59 大一或大二学生参加电赛吧？焊了几块板子都不行。。。焊一块板子不行就要去找问题了，还以为是焊接的问题么？这个电路你要先搞懂原理，知道哪些参数是重要的。拿掉R2测试那个点没PWM就是NE555电路模块有问题或画板有问题。先去测下输入电压有没有，再去看看电位器阻值设定对不对。没有实物，要是有实物很快就可以搞定。另外 ...
ws070109 发表于 2016-8-2 20:05 基本上，应该是你那电位器RV1接错了。抄电路也要懂得会抄啊。。。
最多设置5个标签!
这是原理图
后面输出用的推挽电路接irf3205 mos管。470uf的电容用的是铝电解电容。c1、c2为贴片电容。

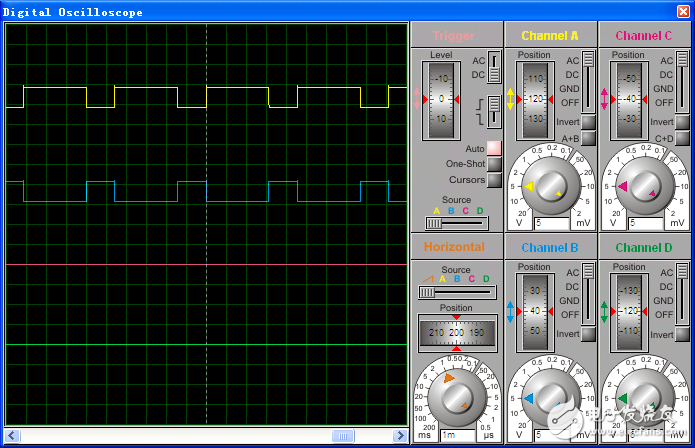

仿真结果
按protues的仿真结果，r2处电压应该是0-5v左右方波。可是实际用万用表测量该处电压只有0.1v、0.2v。始终没找到问题请帮我看看。
附上protues文件
新工程.rar
(26.01 KB, 下载次数: 18)
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 dangdaa 的问题《求助，ne555电路死活找不到问题！》','https://www.xiaopingtou.net/q-60127.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
他说的扯不上边，如果你拿掉R2，测NE555的3脚没测到PWM，那就是NE555这块电路的问题，跟后面一点关系也没有，除非你的信号被后面电路拉到地，要懂得隔离电路。这种问题一小时内搞定。 最佳答案
评分
查看全部评分
评分
查看全部评分
评分
查看全部评分
非常感谢！我不是参加比赛，是雕刻机的小主轴需要一个调速板，所以自己做一个。我的输入有电压，电位器也没问题，电路看了也没事，奇怪了。头一次用555，不太会用这个玩意。
谢谢！不过不是电位器的问题
